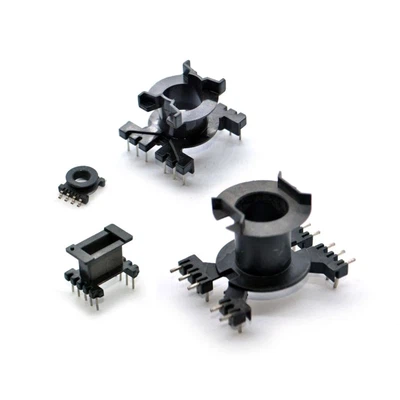

Trafo töökindluse saladus seisneb sageli - tähelepanuta jäetud komponendis: Bobbin.
Nõudlike rakenduste trafode kujundamisel seisavad spetsialistid pideva väljakutsega:Kuidas tagada usaldusväärsus kõrge temperatuuri tingimustes? Trafo Bobbin mängib näiliselt lihtsat, kuigi üldise jõudluse ja pikaealisuse määramisel on kriitiline roll.
Sobiva bobbini valimine ei tähenda ainult mõõtmeid - See on seotud materjali omaduste, termiliste omaduste ja tootmiskaalutluste mõistmises, mis mõjutavad otseselt teie trafo funktsionaalsust reaalses - maailma tingimustes.
Transformeri bobbini materjalide mõistmine: väljaspool põhiplasti
Transformeri bobbinid on erinevates materjalides, millest igaühel on erinevad omadused, mis sobivad konkreetsete keskkondade jaoks. Valik termokogumise ja termoplastiliste materjalide vahel tähistab sageli kõrge - temperatuurirakenduste põhilist otsustuspunkti.
TermokogumismaterjalidNagu Bakelite (PM) pakkumine erandlikkõrge - temperatuuritakistus, säilitades stabiilsuse temperatuuril kuni 150 kraadi ja isegi vastutab lühikese - termini kokkupuute temperatuuridega kuni 370 kraadi. See materjal näitab termilise stressi korral minimaalset deformatsiooni, muutes selle ideaalseks rakenduste jaoks, kus temperatuuri kõikumised on märkimisväärsed. Selle suhteline haprus nõuab tootmisprotsesside ajal hoolikat käitlemist.
Termoplastilised materjalidLisage mitu erineva omadusega võimalust:
Nailon (nailon)Pakub head elastsust ja vastupidavust purunemisele, ehkki sellel on madalam temperatuurikindlus (115 kraadi) ja kipub niiskust absorbeerima, nõudes stabiilsuse tagamiseks 80 -kraadise küpsetamise kasutamist -.
LemmikloomamaterjalidPakuge kõrgemat temperatuurikindlust (170 kraadi) ja suuremat kõvadust, muutes need sobivaks torude jaoks.
PBT -materjalidon mõnevõrra pehmemad ja neil on madalam temperatuuritaluvus (160 kraadi), kuid seda kasutatakse siiski konkreetsetes rakendustes.
Bobbini geomeetria kriitiline roll: horisontaalsed vs vertikaalsed kujundused
Bobbini orientatsioon -, kas horisontaalne või vertikaalne - mõjutab märkimisväärselt trafo jõudlust ja tootmisprotsesse.Horisontaalsed bobbini trafodSageli on looklemisprotsessides eelised, eriti automatiseeritud tootmisliinide puhul. Need kujundused võimaldavad tavaliseltlihtsam mähisja mahutab erinevaid mähistehnikaid, mis mõjutavad trafo elektrilisi omadusi.
Horisontaalse ja vertikaalse kujunduse vahel valik mõjutab mitut aspekti:
Mähisefektiivsusja automatiseerimise ühilduvus
Soojuse hajumineomadused
Kosmosekasutuselektroonilistes sõlmedes
Tootmistuluja tootmiskulud
Insenerid, kes kasutavad disainitööriistu nagu PI Expert, puutuvad mõnikord vertikaalse ja horisontaalse bobbini konfiguratsiooni vahel vahetama piiranguid, eriti vähem levinumate tuumatüüpide korral. See rõhutab sobiva bobbini valimise olulisust disainiprotsessi alguses.
Täpsemad mähistehnikad kõrgete - sagedusrakenduste jaoks
Kõrge - sagedustrafo BobbinsNõuda jõudluse ja töökindluse säilitamiseks spetsiaalseid mähistehnikaid. Nõuetekohane mähise metoodika mõjutab kõike alates mahtuvuse omadustest kuni termilise majandamiseni.
Jaoksvertikaalsed bobbinid, rakendavad tehnikud tavaliselt erinevaid mähise põhimõtteid, mis põhinevad traadi paksusel:
Paksud juhtmed (0,8φ ülal) vajavad umbes 1 mähist
Keskmine juhtmed (0,2-0,8φ) vajavad umbes 1,5 mähist
Väga peened juhtmed (alla 0,2φ) võivad vajada 2-3 mähist
Vertikaalsete bobbiinide aluspõhimõte hõlmab võimalikult põhja lähedale keerdumist ilma kumerpunkti ületamata. See lähenemisviis tagabOptimaalne mehaaniline stabiilsusjaelektrijõudlus.
Ühiste Bobbini väljakutsete ületamine: purunemise ennetamine ja kvaliteedi tagamine
Bobbini purunemine kujutab trafo tootmise osas olulist muret, eriti teatud materjalide puhul. Selle probleemi ennetamine nõuab nii materiaalsete omaduste kui ka töötlemise tehnikate mõistmist.
Termoplastilised materjalidPakuge erinevaid ringlussevõtuvõimalusi - umbes 20% esimese ringlussevõtu jaoks, 15% teise kohta ja umbes 7% kolmanda vooru kohta. See ringlussevõetavuse tegur muutub keskkonnateadlikus tootmiskeskkonnas üha olulisemaks.
Bobbinide kvaliteeditagamise meetmed hõlmavad järgmist:
Pre - niiskuse küpsetamine - tundlikud materjalidnagu nailon
Nõuetekohaste jootmistehnikate rakendamineBobbini kahjustuste vältimiseks
Puhta tootmiskeskkonna hooldaminesaastumise vältimiseks
Regulaarsete mõõtmete kontrollide läbiviiminejärjepidevuse tagamiseks
Sertifitseerimise kaalutlused: IEC ja UL -i standardid
Rahvusvaheliste standardite järgimineNagu IEC ja UL -i nõuded ei tähenda ainult turulepääsu -, on see kriitiliste rakenduste ohutuse ja usaldusväärsuse tagamine. Need sertifikaadid kinnitavad, et trafo Bobbins vastab konkreetsetele ohutuse, jõudluse ja vastupidavuse nõuetele.
Sertifitseeritud rakenduste jaoks Bobbinsi valimisel kaaluge:
Materiaalne tuleohtlikkuse hinnangja jälgimiskindlus
Termiline vastupidavuspideva operatiivse stressi all
Dielektriline tugevusja isolatsiooni omadused
Pikk - terminite vananemisomadusedja jõudluse halvenemise profiilid
Tootjad koosUL -sertifikaatjaIEC vastavusNäidake pühendumist nendele standarditele, pakkudes toote usaldusväärsuse ja ohutuse tagamist.
Kohandatud Bobbini lahendused: kui standardsed pakkumised jäävad alla
Samas kui standardsed bobbinid hõlmavad paljusid rakendusi,kohandatud trafo bobbinLahendused muutuvad vajalikuks, kui:
Ainulaadne soojusjuhtimineNõuded on olemas
KosmosepiirangudNõudke non - standardvormide tegurid
Spetsialiseeritud elektriomadusedon vaja
Integreerimisnõudedolemasolevate süsteemidega
Kohandatud bobbini prototüüpimisteenusedVõimaldage inseneridel välja töötada nende konkreetsetele vajadustele kohandatud lahendusi, eriti olulised uudsete trafode kujunduse või ebaharilike rakendusnõuetega.
Prototüüpimisprotsess hõlmab tavaliselt:
Üksikasjalik nõude analüüsja spetsifikatsiooni väljatöötamine
Materjali valikpõhineb elektrilisel, termilisel ja mehaanilisel vajadusel
Prototüüp valmistaminesobivate tootmistehnikate kasutamine
Range testimineja nõuete valideerimine
Iteratiivne viimistlustuginedes testi tulemustele
Shinhomi lähenemine trafo bobbini tootmisele
Shinhomis oleme nende keerukate kaalutluste käsitlenud oma põhjaliku lähenemisviisi kaudutrafo bobbini tootjaprotsessid. Meie tootevalik sisaldab mitut seeriat, mis vastab mitmekesistele rakendusvajadustele:
Baassari: Üldiste rakenduste põhimõttelised kujundused
EE horisontaalne ja vertikaalne seeria: Erinevate orienteerumisnõuete käsitlemine
Angerjad, EM ja EFD seeria: Spetsiifiliste vormitegurite vajaduste toitlustamine
EI, EP ja EQ seeria: Lahenduste pakkumine erinevatele põhitüüpidele
Er, EPC ja LP seeria: Spetsialiseeritud nõuete lahendamine
RM-, POT- ja ETD -seeria: Täiustatud jõudluse omaduste pakkumine
PQ -seeria: Kõrge - kvaliteedilahenduste pakkumine toiterakenduste jaoks
Meie tootmisprotsessid rõhutavadtäppisöödejakvaliteedi tagamineIgas etapis tagades, et iga bobbin vastab kõrge - temperatuuri ja kõrge - sagedusrakenduste jaoks vajalikele standarditele.
Mõistame, et parema trafo bobbini valimine hõlmab mitmete tegurite tasakaalustamist -termiline jõudlus, mehaaniline stabiilsus, tootmise kaalutlusedjakulukasulikkus. See põhjalik mõistmine annab teada meie lähenemisviisist nii standardsetele kui ka kohandatud Bobbini lahendustele.
Järeldus: õige Bobbini valiku tegemine
Sobiva trafo bobbini valimine nõuab teie konkreetsete rakendusnõuete, keskkonnatingimuste ja jõudluse ootuste hoolikalt kaalumist. SelleÕige Bobbini valikmõjutab märkimisväärselt teie trafo tõhusust, usaldusväärsust ja pikaealisust.
Kas vajateStandardsed Bobbini lahendusedvõi nõudakohandatud prototüüpimisteenused, Partnerlus kogenud tootjaga tagab juurdepääsu optimaalsete tulemuste saavutamiseks vajalikele teadmistele ja võimalustele.
Shinhomis oleme pühendunud pakkumiselekõrge - kvaliteediga trafo bobbinsmis vastavad teie täpsetele nõuetele. Meie meeskond pakub laialdasi kogemusi Bobbini disaini ja tootmise alal, pakkudes lahendusi, mis käsitlevad ka kõige keerulisemaid rakendusstsenaariume.
Kas teil on teie rakenduse jaoks konkreetseid küsimusi Transformer Bobbinsi kohta?Võtke ühendust meie tehnilise meeskonnaga aadressilsales@shinhom.com.cnIsikupärastatud abi ja soovituste saamiseks, mis põhinevad teie ainulaadsetel nõuetel.
