SMD induktiivvõitlejad, tuntud ka kui pinna kinnitusvõimsuse induktiivid, on elektroonilised komponendid, mida kasutatakse elektri vooluahelates energia hoidmiseks ja vabastamiseks. Need on loodud kõrgete voolude käitlemiseks ja toitekao minimeerimiseks madala vastupidavusega.
Need induktiivpoolid koosnevad traadihaava mähisest ümber magnetilise südamiku, mis on tavaliselt ferriidimaterjalist. Mähis genereerib magnetvälja, kui vool voolab läbi, ja selle salvestatud energia saab seejärel vabaneda, kui vool muutub või on katkestatud.
SMD-toitega induktorit kasutatakse tavaliselt erinevates rakendustes, sealhulgas toiteallikad, alalisvoolu-DC muundurid, pingeregulaatorid ja filtreerimisahelad. Need aitavad voolu ja pinge kõikumisi sujuda, vähendavad elektromagnetilist häiret (EMI) ja parandavad vooluahela üldist tõhusust.
SMD toiteinduktiivis olev "SMD" tähistab pinnale kinnitatavat seadmet, mis näitab, et need on mõeldud pinnale kinnitatavate tehnoloogiate (SMT) komplekti jaoks trükitud vooluahelatel (PCB -d). See võimaldab automatiseeritud ja masstootmise protsesse, muutes need sobivaks suure mahuga tootmiseks.
SMD võimsuse induktiivpoori valimisel hõlmavad olulised spetsifikatsioonid induktiivsuse väärtust, voolu reitingut, alalisvoolu takistust ja temperatuuri reitingut. Need parameetrid määravad induktiivi jõudluse ja sobivuse konkreetsete rakenduste jaoks.
Üldiselt mängivad SMD võimsusega induktorid elektroonilistes vooluahelates üliolulist rolli, pakkudes energia salvestamist, filtreerimist ja müra mahasurumise funktsioone, aidates kaasa erinevate elektrooniliste seadmete tõhusale ja usaldusväärsele toimimisele.
Tooteperekonnad
| Tooteperekonnad | Induktiivsus (µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| 1. AIML-C | 0.6-470 | 50-600 (MA) | 0.6-2.0 | 0.3-1.2 | 0.3-0.9 | ✉ |
| 2. AIML | 0.047-120 | 1-1200 (MA) | 1.0-4.5 | 0.5-3.2 | 0.5-1.6 | ✉ |
| 3. AISC | 0.01-10000 | 30-10000 (MA) | 0.66-2.9 | 0.6-2.25 | 1.19-3.5 | ✉ |
| 4. AISC-F | 1.0-4700 | 20-1000 (MA) | 1.1-3.4 | 0.95-3.15 | 1.78-4.8 | ✉ |
| 5. Aism | 0.01-10000 | 25-1800 (MA) | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| 6. B60/80 | 1.0-1500 | 0.075-8.6 | 13.2 | 6.0 | 6.0 | ✉ |
| 7. CEP | 0.5-47 | 4.0-36.5 | 11.2-22.3 | 10.5-21.5 | 5.2-12.0 | ✉ |
| 8. HCB | 22-680 | 13-77 | 4.0-14.5 | 4.0-13.3 | 3.0-9.5 | ✉ |
| 9. LPA | 0.13-47 | 3.5-41.5 | 7.0-18.3 | 7.0-18.3 | 3.1-9.2 | ✉ |
| 10. LPM | 0.047-400 | 0.32-80 | 2.5-22.5 | 2.5-22.5 | 1.0-12.7 | ✉ |
| 11. LPS | 0.47-330 | 0.17-6.3 | 2.5-8.0 | 2.5-8.0 | 1.0-4.5 | ✉ |
| 12. lqh | 0.12-10000 | 0.05-6.0 | 2.5-5.7 | 2.0-5.0 | 1.8-4.7 | ✉ |
| 13. LQH-S | 0.27-10000 | 0.02-6 | 3.5-6.3 | 3.5-6.3 | 2.4-4.7 | ✉ |
| 14. SB | 1.5-15000 | 0.07-5.6 | 10.5 | 9.05 | 6.0-7.5 | ✉ |
| 15. SDR | 1.0-1200 | 0.10-10.0 |
3.0-13 |
3.5-13 | 1.6-7.0 | ✉ |
| 16. SDRH | 1.0-6800 | 0.038-11.6 | 3.2-14.8 | 3.2-14.8 | 1.2-10 | ✉ |
| 17. SDRS | 10-820 | 0.33-2.65 | 6.2-12.6 | 5.6-11.6 | 3.2-5.4 | ✉ |

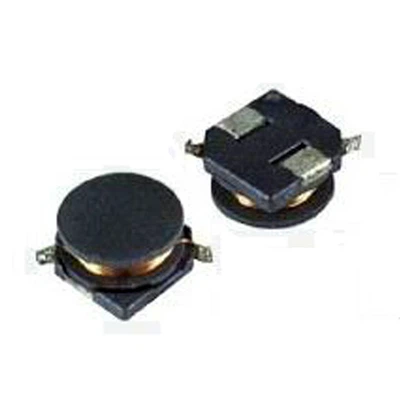

| 18. SDR-T | 1.0-1000 | 0.15-7.2 | 7.2-12.7 | 7.2-12.7 | 3.0-8.5 | ✉ |
| 19. SPI | 0.47-1000 | 0.1-51.7 | 6.6-22.1 | 4.45-16.0 | 2.92-11.43 | ✉ |
| 20. SPI-S | 1.0-10000 | 0.02-5.0 | 6.6-18.54 | 4.45-15.24 | 2.7-7.62 | ✉ |
| 21. SMB | - | 14-65 | 8.0-10.0 | 8.0-10.0 | 9.5-10.0 | ✉ |
Pinnale kinnitatud mitmekihilised keraamilised kiibide induktor
Sobib kõrgsageduslike rakenduste jaoks, AIML-C seerial on a
Tihe tolerants füüsilistes mõõtmetes, tihe induktiivsuse tolerants,
Suurepärane Q ja garanteeritud SRF -vahemik. AIML-C seeria
sisaldab keraamilist integreeritud struktuuri, mille tulemuseks on kõrge toote
kvaliteet ja silmapaistev töökindlus. Kõik osad on pliivabad ja vastavad
ROHSi standarditega. AIML-C seerial on töötemperatuur
of -40 ºC kuni +85 ºC. Samuti toetab pinnale kinnitatavat rakendatavust
Röölige jootmistingimused ilma sageduse omadusi ohverdamata.
Omadused:
EIA standardsed suurused
Töötemperatuur -40 ºC kuni +85 ºC
Pliivaba ROHS-i nõue
Tihe tolerants füüsilistes mõõtmetes
Pinna kinnitamise kohaldatavus
Tihe induktiivsuse tolerants, suurepärane Q & garanteeritud SRF -i vahemik
Kõrge toote kvaliteet ja silmapaistev
Usaldusväärsus
Rakendused:
Mobiilside
Wlan
EMI loenduri mõõt kõrgsageduslikes vooluahelates
Arvutisuhtlus
Sari selles peres
| Tootesari | Induktiivsus (µH) | IDC (MA) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| AIML0201C | 0.6-120 | 50-600 | 0.6 | 0.3 | 0.3 | ✉ |
| AIML0402C | 1.0-220 | 100-400 | 1.0 | 0.5 | 0.5 | ✉ |
| AIML0603C | 1.0-470 | 150-500 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0805C | 1.5-470 | 300-600 | 2.0 | 1.2 | 0.9 | ✉ |
Pinna kinnitus mitmekihiline kiibi induktor,
Keraamilised ja ferriitmaterjalid on valikulised
Omadused:
Täiustatud õhuke kiletehnoloogia
Väikese suurusega, plii ei sobi tihedusega pinna kinnitamiseks
Kõrgpunkti madal takistusväärtus
Suurepärane joottavus ja kuumašokk
Sobib lainete jootmiseks ja jootmiseks
Emailiga kaetud klaas ja ülitäpsus, väike takistus triiv
Keskkonnasõbralikud tooted
APPLAAMID:
Meditsiiniseadmed
Testimis-/mõõtmisseadmed
Printeri seadmed
Automaatne seadmete kontroller
Muundurid
Sideseade, mobiiltelefon, GPS, PDA
Personaalarvutid
Kaasaskantavad seadmed
CD-ROM, kõvaketas, modem, printerid
DC - DC muundurid
DSC, DVC, PDA, DVD ja HDD
Tehniline teave:
Jootlikkus: 90% terminaalse elektroodist tuleb kaetud eelsoojendusega:@ 260 kraadi ± 5 kraadi 160 sekundi jooksul: H63AA eutektiline joodise voog: rosin, kastke 5 sekundit ± 1 sekundiks
Termiline šokk: LnDactacty peab olema ± 5% iminaalväärtusest ja q peab olema ± 30% algväärtusest, kui temperatuur on -40 kraad ja +85 kraad 30 minutit.
Töötemperatuur: -25 kraad +85 kraadi
Salvestuse temperatuur: -40 kraad +85 kraadi
Sari selles peres
| Tootesari | Induktiivsus (µH) | IDC (MA) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| AIML0402 | 0.047-1.2 | 15-25 | 1.0 | 0.5 | 0.5 | ✉ |
| AIML0603 | 0.047-22 | 1-50 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0603H | 0.047-12 | 60-150 | 1.6 | 0.8 | 0.8 | ✉ |
| AIML0805 | 0.047-47 | 5-300 | 2.0 | 1.2 | 0.9-1.2 | ✉ |
| AIML0805H | 0.047-22 | 50-350 | 2.0 | 1.2 | 0.9 | ✉ |
| AIML0805UH | 0.047-15 | 100-1100 | 2.0 | 1.2 | 0.9 | ✉ |
| AIML1206 | 0.047-100 | 5-300 | 3.2 | 1.6 | 0.9-1.1 | ✉ |
| AIML1206H | 0.047-27 | 50-450 | 3.2 | 1.6 | 0.9 | ✉ |
| AIML1206UH | 1.0-18 | 100-1200 | 3.2 | 1.6 | 0.9 | ✉ |
| AIML1210 | 1.0-120 | 150-600 | 3.2 | 2.5 | 1.3 | ✉ |
| AIML1806 | 1.0-10 | 250-500 | 4.5 | 1.6 | 1.6 | ✉ |
| AIML1812 | 1.0-120 | 150-650 | 4.5 | 3.2 | 1.5 | ✉ |
SMD traathaava kiibi induktiiv RF (raadiosagedus) moodulite jaoks,
Keraamilised ja ferriitmaterjalid on valikulised
Omadused:
1. ROHS -i nõuetele
2. suurepärane SRF.
3. Need ultra -kompaktsed induktiivid andsid erakordsed Q väärtused, isegi kõrgetel sagedustel.
4. suurepärane termiline stabiilsus
5. töötemperatuur ulatub -40 kraadi kuni 125 kraadi. (Sealhulgas temperatuuri tõus)
Rakendused:
RF -moodulid/tooted
Mobiiltelefon,
GPS -vastuvõtja,
Tugijaam,
Kordaja,
Traadita LAN/ hiire/ klaviatuur/ kõrvaklapid,
Kaugjuhtimispuldid,
Turvasüsteem,
Telekommunikatsioon ja traadita suhtlus
Ja muud elektroonikaseadmed.
Märkused:
Tolerants: g=± 2%, j=± 5%, k=± 10%
Pakend: puhastage lint ja rull {standard}
L/q: agilent/hp4291a+ agilent/hp16197a
SRF: Agilent/HP8753D/Agilent/HP4291A
RDC: CH502BC/HP4338B
IRM -id 15 -kraadise tõusu korral üle 25 kraadi ümbritseva keskkonna.
Töötemperatuur vahemikus -40 kraadi kuni 125 kraadi. (Sealhulgas temperatuuri tõus)
Sari selles peres
Pinna kinnitushaava kiibi induktor
Kõrge vooluga pinna kinnitatud haavavormiga kiibide induktor
Omadused:
Madal profiil
Kõrge usaldusväärsus
Vormitud konstruktsioon
Suurepärane joottavus
Kuumakindlad vormitud vanus
Suurepärane mehaaniline tugevus
Pliivaba on ROHS -i kaebus
Suurused 1008/1210/1812 / 2220
APPLAAMID:
VCR -id
Videokaamerad
Sidesüsteem
Autosüsteemid
LCD/PDP telerid
Kõvakettad
Võrgusüsteemid
Arvuti välisseadmed
Tehniline teave:
Testimine: (samaväärne vastuvõetav) Lndectace: HP4285A, RDC: Quadtech 1880 MillioHMMeter, Q: HP4342A, SRF: HP4291A
IDC MAX: määratud, kui DC -vool väheneb selle algväärtusega 10%
Jootemeetodid: laine, aurufaas, infrapuna
Vastupidavus jootmise soojusele: 260 kraadi 10 sekundit
Lahusti takistus: vastab mil-std -202 e
Märgistus: Lnductants ja sallivus
Töötemperatuur: -40 kraad +105 kraadi
Salvestuse temperatuur: -40 kraad +105 kraadi
Sari selles peres

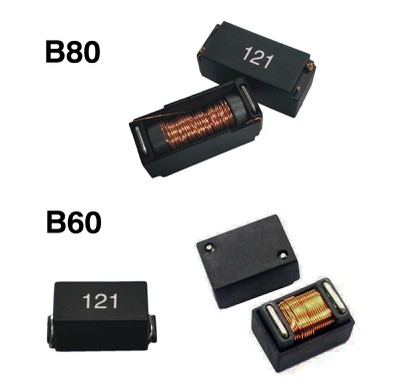

SMD induktiivvõitlejad
Omadused:
· Leegi aeglustuv kapselant (UL 94 V -0)
· Täielikult kapseldatud mähise tagab parema keskkonna
Kaitse ja niiskusekindlus
· Mudeliga trükitud pinna kinnitatava paketi kõrge voolu seade
induktiivsuse väärtus ja kuupäevakood
· Ühildub infrapuna- või tavapäraste jootmismeetoditega
· Valige ja asetage ühilduv
· Töötemperatuur: -25 kraad +105 kraadi (sealhulgas temp. Tõuse 40 kraadi)
· Salvestuse temperatuur: -40 kraad +85 kraadi
APPLAAMID:
· Suurepärased elektriliinimürafiltrid
· Filtrid reguleeritud toiteallikate vahetamiseks, DC/DC muundurid
· SCR ja Triac Controls
· RFI supressioon
Sari selles peres
| Tootesari | L(µH) | DCR max (ω) | Isat Max (a) | |
| B6010 | 1.0-6800 | 0.012-36.9 | 0.19-18.2 | ✉ |
| B6011 | 1.0-1500 | 0.013-7.3 | 0.15-4.1 | ✉ |
| B6012 | 1.0-6800 | 0.012-36.9 | 0.19-16.2 | ✉ |
| B8020 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | ✉ |
Kõrge vooluvõimsuse induktor
Omadused:
· Kompaktne suurus, kasutades lamedat traati ja SMD tüüpi
· Madala kiirgusmüra magnetiliselt varjestatud konstruktsiooni abil
· Kõrgevool
· Madal takistus
· Töötemperatuur ja säilitustemperatuur: -40 kraad - +105 kraad.
APPLAAMID:
· Suure efektiivsusega alalisvoolu/alalisvoolu muundurid
· Ühe- ja polüfaasi Bucki muundurid
· Audiorakenduste filter
· Optimeeritud kõrge voolutugevuse rakenduste jaoks
Sari selles peres
| Tootesari | Takistus@100 kHz ± 20% | DCR Max (MΩ) | Temperatuuri tõus 40 kraadi vool (a) max | |
| CEP104 | 0.8-5.7 | 4.0-9.0 | 11.5-16.3 | ✉ |
| CEP105 | 5.6-22 | 10.5-40 | 4.0-8.5 | ✉ |
| CEP136 | 1.0-10 | 2.6-10.8 | 7.6-13 | ✉ |
| CEP139 | 10-47 | 15-23 | 7.7-9.2 | ✉ |
| CEP1412 | 10-47 | 7.98-17.9 | 6.5-10.1 | ✉ |
| CEP148 | 0.5-12.0 | 1.2-13.0 | 8.5-23 | ✉ |
| CEP1812 | 5.6-33 | 2.00-8.94 | 12.0-22.5 | ✉ |
| CEP2214 | 3.3-47 | 1.87-12.6 | 12.8-36.5 | ✉ |
Kõrge vooluvõimsuse induktiivvõitlejad, SMD võimsusega induktor
Omadused:
· Kõrge voolu kandevõime
· Madal südamlik kaotus
· Induktiivsus vahemikus 22NH kuni 120NH
· Praegune vahemik 14A kuni 35A
· Ferriidi südamiku materjal
· Töötemperatuur: -40 kraad +125 kraadi (ambient pluss enesetemperatuuri tõus)
· Salvestuse temperatuur: -40 kraad +125 kraadi
APPLAAMID:
· Kaasaskantav elektroonika
· Serverid ja töökohad
· Andmete võrgustamise ja salvestussüsteemid
· Sülearvuti ja lauaarvutid
· Graafikakaardid ja akusüsteemid
· Mitmefaasilised regulaatorid
· Pingeregulaatori moodul (VRM)
Sari selles peres
| Tootesari | Induktiivsus (µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| Hcb 0404 0505 | 22-100 | 19-30 | 4.0-5.0 | 4.0-5.0 | 3.0-4.8 | ✉ |
| HCB0703 | 80-150 | 13-27 | 7.35 | 6.6 | 3.1 | ✉ |
| HCB0705 | 72-226 | 16-43 | 7.0 | 7.0 | 4.95 | ✉ |
| HCB0805 | 32-200 | 16-65 | 7.62 | 7.62 | 4.96 | ✉ |
| HCB0906 | 100-300 | 27.5-51 | 9.6 | 6.4 | 8.0 | ✉ |
| HCB1005 | 80-220 | 26-53 | 10.2 | 7.0 | 4.95 | ✉ |
| HCB1007 | 115-470 | 19-61 | 10.5 | 8.0 | 7.0 | ✉ |
| HCB1008 | 120-220 | 47-68 | 10.2 | 8.0 | 8.0 | ✉ |
| HCB1107 | 120-510 | 14.5-55 | 11.2 | 7.2 | 7.2-7.5 | ✉ |
| HCB1208 | 150-250 | 44-50 | 11.8 | 8.1 | 8.0 | ✉ |
| HCB1211 | 230-540 | 26-40 | 11.7 | 11.5 | 9.2 | ✉ |
| HCB1313 | 220-500 | 28-40 | 13.46-13.5 | 13.0-13.2 | 5.3-8.0 | ✉ |
| HCB1413 | 300-680 | 24-45 | 14.5 | 13.3 | 9.5 | ✉ |
| Tootesari | Induktiivsus (µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| HCB040404R32 | 55-100 | 17-19 | 4.0 | 4.0 | 4.0 | ✉ |
| HCB070705R32 | 100-180 | 28-50 | 7.0 | 6.8 | - | ✉ |
| HCB100612R125 | 70-330 | 40-77 | 12.0 | 10.0 | 6.0 | ✉ |
| HCB100709R18 | 100-400 | 30-70 | 10.0 | 7.0 | 9.0 | ✉ |
| HCB100808AR18 | 120-400 | 26-70 | 10.0 | 8.0 | 8.0 | ✉ |
| HCB100808R18 | 100-320 | 45-74 | 10.6 | 8.0 | - | ✉ |
| HCB100875R29 | 100-370 | 30-56 | 10.2 | 8.0 | 7.5 | ✉ |
| HCB121109R30 | 150-500 | 32-55 | 11.5 | 11.0 | 9.0 | ✉ |
SMD ferriidi südamiku kõrge vooluvõimsuse induktor
Omadused:
· Kõrge voolu kandevõime
· Madal südamlik kaotus
· Ferriidi südamiku materjal
· Töötemperatuur: -40 kraad +125 kraadi (ambient pluss enesetemperatuuri tõus)
· Salvestuse temperatuur: -40 kraad +125 kraadi
APPLAAMID:
· Kaasaskantav elektroonika
· Serverid ja töökohad
· Andmete võrgustamise ja salvestussüsteemid
· Sülearvuti ja lauaarvutid
· Graafikakaardid ja akusüsteemid
· Mitmefaasilised regulaatorid
· Pingeregulaatori moodul (VRM)
Sari selles peres
| Tootesari | Induktiivsus (µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| LPA1030 | 0.2-2.2 | 9.0-22 | 10.5 | 10.5 | 3.1 | ✉ |
| LPA1040 | 0.15-4.3 | 8.0-25 | 10.5 | 10.5 | 4.2 | ✉ |
| LPA1050 | 0.16-16 | 5.0-25 | 10.5 | 10.5 | 5.0 | ✉ |
| LPA1230 | 0.25-3.3 | 12-24 | 13 | 13 | 3.5 | ✉ |
| LPA1260 | 0.2-22 | 6.0-32 | 13 | 13 | 6.5 | ✉ |
| LPA1890 | 0.82-47 | 6.8-41.5 | 18.3 | 18.3 | 9.2 | ✉ |
| LPA7030 | 0.13-2.0 | 6.5-22 | 7.0 | 7.0 | 3.3 | ✉ |
| LPA7040 | 0.22-4.7 | 6.0-21 | 7.0 | 7.0 | 4.0 | ✉ |
| LPA7050 | 0.24-10 | 3.5-20 | 7.0 | 7.0 | 5.0 | ✉ |
SMD varjestatud võimsuse induktor, SMD kõrge usaldusväärsusega mähised lämbub
Omadused:
Magnetiliselt kilbi võimsus induktiivpooli varjestatud SMD Power Chipi induktor
Kõrge voolu jaoks kuni 50A ja väga madal DCR -i väljatöötamine ja käte jootmine
on saadaval head jootefileed ja iseloomu hoiab ära jootmise ajal kahjustused
Rakendused:
Sülearvuti
Akutoitevarustus
DC/DC muundur
Digitaalkaamera ja ScannerCD-ROM/DVD ja PDA
· Töötemperatuuri vahemik -55 kraad +125 kraadi
Sari selles peres
| Tootesari | Induktiivsus (µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | ||
| LPM -seeria | 0.047-4.7 | 2.75-45 | 4.06-13.8 |
|
2.0-8.0 | ✉ | |
| LPM13 seeria | 0.1-47 | 2.5-60 | 14.2 | 13 | 4.0-6.2 | ✉ | |
| LPM15XX seeria | 4.7-33 | 13-31 | 17.5 | 16.5 | 9.7-12.7 | ✉ | |
| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ | |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ | |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ | |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ | |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ | |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ | |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ | |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ | |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ | |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ | |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ | |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ | |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ | |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ | |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ | |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ | |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ | |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ | |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ | |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ | |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ | |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ | |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ | |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ | |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ | |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ | |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ | |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ | |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ | |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ | |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ | |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ | |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ | |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ | |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ | |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ | |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ | |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ | |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ | |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ | |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ | |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ | |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ | |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ | |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ | |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ | |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ | |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ | |
| LPM1707 | 0.22-22.0 | 11-80 | 17.15 | 17.15 | 7.0 | ✉ |
SMD, mis on magnetiliselt varjestatud magnetilise pulbri vormimise induktiiv abil elektriliini jaoks
Omadused:
· Magnetiliselt varjestatud magnetilise pulbri vormimisega
· Üldine kasutamine kaasaskantava alalisvoolu jaoks alalisvoolu muunduri jooneks.
· Kõrge magnetilise kilbi konstruktsioon peaks EMC kaitse jaoks kõrge eraldusvõimega realiseerima.
· Saadaval automaatseks paigaldamiseks lindi ja päris paketi.
· Tooted ei sisalda plii ja toetavad pliivaba jootmist.
Rakendused:
· Mobiiltelefonid, DVC -d, DSC -d, PDA -d, LCD -ekraanid, HDD -d jne
· Töötage temp.:Li
Sari selles peres
| Tootesari | Induktiivsus (µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| LPS2512 | 0.47-22 | 0.38-2.27 | 2.5 | 2.0 | 1.2 | ✉ |
| LPS3010 | 1.0-22 | 0.38-1.6 | 3.0 | 3.0 | 1.0 | ✉ |
| LPS3012 | 1.0-47 | 0.31-1.9 | 3.0 | 3.0 | 1.2 | ✉ |
| LPS3015 | 1.0-47 | 0.32-2.0 | 3.0 | 3.0 | 1.5 | ✉ |
| LPS4010 | 1.0-47 | 0.28-1.05 | 4.0 | 4.0 | 1.0 | ✉ |
| LPS4012 | 1.0-47 | 0.37-1.5 | 4.0 | 4.0 | 1.2 | ✉ |
| LPS4018 | 1.0-220 | 0.17-1.83 | 4.0 | 4.0 | 1.8 | ✉ |
| LPS4020 | 1.0-100 | 0.31-2.6 | 4.0 | 4.0 | 2.0 | ✉ |
| LPS4030 | 0.91-120 | 0.42-3.15 | 4.0 | 4.0 | 3.0 | ✉ |
| LPS5020 | 1.0-33 | 0.83-3.7 | 5.0 | 5.0 | 2.0 | ✉ |
| LPS5040 | 1.5-47 | 0.94-4.45 | 5.0 | 5.0 | 4.0 | ✉ |
| LPS6012 | 2.5-100 | 0.32-1.73 | 6.0 | 6.0 | 1.2 | ✉ |
| LPS6020 | 0.8-22 | 0.95-3.8 | 6.0 | 6.0 | 2.0 | ✉ |
| LPS6028 | 1.5-100 | 0.7-4.58 | 6.0 | 6.0 | 2.8 | ✉ |
| LPS6045 | 0.82-330 | 0.57-5.9 | 6.0 | 6.0 | 4.5 | ✉ |
| LPS8030 | 1.0-47 | 1.3-6.2 | 8.0 | 8.0 | 3.0 | ✉ |
| LPS8040 | 0.82-330 | 0.64-6.3 | 8.0 | 8.0 | 4.2 | ✉ |
Kõrge voolu pinnale kinnitatava traadi-haava induktoritega
Omadused:
· Ferriidi südamik
· Kõrgsageduslik disain
· Alumine DCR lubab kõrget IDC -d
· Suurepärased Q SRF väärtused
· Juhtivaid versioone
· ROHS -i nõuetele
· Suurepärane termiline stabiilsus
· Töötemperatuur: -25 kraad +85 kraadi
· Salvestuse temperatuur: -55 kraad +125 kraadi
Rakendused:
· Modemid PDP. LCD TVS -muundur
· Mobiilsed raadiod DC/DC -muundur
· Jubadeta telefonide raadiod
· Globaalsed positsioneerimissüsteemid
· Traadita sideseadmed
· Võrgundussüsteem, XDSL -filter
· Arvutitooted ja välisseadmed
Sari selles peres
| Tootesari | L(µH) | SRF (MHz) | DCR max (ω) | IDC Max (MA) | |
| LQH1008 | 1.0-100 | 8.0-100 | 0.078-7.75 | 110-300 | ✉ |
| LQH1206 | 1.0-100 | 7.0-100 | 0.49-12 | 45-175 | ✉ |
| LQH1210 | 0.1-390 | 5.0-200 | 0.25-22 | 50-700 | ✉ |
| LQH1812 | 1.0-2200 | 1.3-120 | 0.20-50 | 30-550 | ✉ |
| LQH2220 | 0.12-10000 | 0.4-450 | 0.01-140 | 50-6000 | ✉ |
Kõrge voolu varjestatud pinnale kinnitatava traadi-haava induktor
Omadused:
· Ferriidi varjestatud struktuur
· Kõrgsageduslik disain
· Alumine DCR lubab kõrget IDC -d
· Saadaval E12 sarjas
· Suurepärased Q SRF väärtused
· Juhtivaid versioone
· ROHS -i nõuetele
· Suurepärane termiline stabiilsus
· Töötemperatuur: -25 kraad +85 kraadi
· Salvestuse temperatuur: -55 kraad +125 kraadi
Rakendused:
· Modemid PDP. LCD TVS -muundur
· Mobiilsed raadiod DC/DC -muundur
· Jubadeta telefonide raadiod
· Globaalsed positsioneerimissüsteemid
· Traadita sideseadmed
· Võrgundussüsteem, XDSL -filter
· Arvutitooted ja välisseadmed
Sari selles peres
| Tootesari | Induktiivsus (µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| LQH1210S | 1.0-2200 | 0.02-1 | 3.5 | 3.5 | 2.4 | ✉ |
| LQH2220S | 0.27-10000 | 0.05-6 | 6.3 | 6.3 | 4.7 | ✉ |
Varjestatud SMD võimsusega induktor
Omadused:
· Magnetvarrastatud pinna kinnitatav induktor, millel on kõrge voolu hinnang.
· Madal takistus energiakaotuse minimaalseks hoidmiseks.
Rakendused:
· Suurepärane elektriliini DC-DC muundamiseks
Rakendused, mida kasutatakse kõvaketta, sülearvutitega
ja muud elektroonikaseadmed.
Sari selles peres
| Tootesari | L(µH) | SRF (MHz) | DCR max (ω) | IDC MAX (A) | |
| SB0906 | 2.7-10000 | 0.7-85 | 0.032-38 | 70-3200 | ✉ |
| SB0908 | 1.5-15000 | 0.4-65 | 0.014-40 | 75-5600 | ✉ |
Omadused:
· Odav disain üldotstarbeline induktor
· Suur küllastusvool
· Lihtne konstruktsioon, mis kasutab ferriitvarda südamikke
Rakendused:
· Regulaatori vahetamine
· Autotööstussüsteemid
· Võimsuse võimendid
· Toiteallikas
· EMI/RFI supressioon
· DC liinifiltrid
SMD Power Iductorid, Shield Power õhuklapi mähis
SDRH -seeria võimsuse induktiivmehaaniline tugevus ja termiline
Stabiilsus on temperatuurimuutuste kandmiseks piisavalt hea
Röövli jootmine ja välijõud. See on mini suurus,
Suure energiaga salvestatud, madal takistus teeb end ideaalseks induktiiviks
Kui seda kasutatakse PDA -s, lülitab alalisvoolu/alalisvool.
Olge sobiv töötamiseks suures praeguses olukorras.
· Töötemperatuur: -40 kraad +105 kraadi
· Salvestuse temperatuur: -40 kraad +105 kraadi
APPLAAMID:
Video digitaalkaamerad
Sidesüsteem
Autosüsteemide energiatarnija
LCD PDP -telerid
Kõvaketta draivid, topset, XDSL
Võrgusüsteemid
Arvuti välisseadmed
Sari selles peres
| Tootesari | L(µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| SDRH0603 | 3.5-1000 | 0.08-3.0 | 6.5 | 6.5 | 3.0 | ✉ |
| SDRH0605 | 10-1000 | 0.14-1.35 | 6.5 | 6.5 | 5.0 | ✉ |
| SDRH0703 | 10-1000 | 0.16-1.68 | 7.5 | 7.5 | 3.4 | ✉ |
| SDRH0704 | 10-1000 | 0.18-1.84 | 7.5 | 7.5 | 4.5 | ✉ |
| SDRH10145 | 3.3-1500 | 0.22-3.7 | 10.4 | 10.4 | 4.8 | ✉ |
| SDRH103 | 10-150 | 0.7-2.7 | 10.4 | 10.4 | 3.0 | ✉ |
| SDRH104 | 1.3-330 | 0.7-10.0 | 10.4 | 10.4 | 4.0 | ✉ |
| SDRH105 | 10-1000 | 0.35-3.45 | 10.4 | 10.4 | 5.0 | ✉ |
| SDRH12 | 1.3-1000 | 0.006-11.6 | 12 | 12 | 4.5-8.0 | ✉ |
| SDRH1204 | 10-330 | 0.5-4.5 | 12.3 | 12.3 | 4.5 | ✉ |
| SDRH1205 | 10-1000 | 0.4-4.0 | 12.3 | 12.3 | 6.0 | ✉ |
| SDRH1207 | 1.2-1000 | 0.55-9.8 | 12.3 | 12.3 | 8.0 | ✉ |
| SDRH1209 | 1.0-1000 | 0.70-11 | 12.5 | 12.5 | 10.0 | ✉ |
| SDRH12555 | 6.0-1500 | 0.29-3.6 | 12.8 | 12.8 | 5.8 | ✉ |
| SDRH12565 | 2.2-330 | 0.95-6.2 | 12.8 | 12.8 | 6.8 | ✉ |
| SDRH12575 | 1.2-330 | 1.0-8.2 | 12.8 | 12.8 | 7.8 | ✉ |
| SDRH1508 | 10-6800 | 0.038-5.5 | 14.8 | 14.8 | 8.0 | ✉ |
| SDRH1510 | 4.7-150 | 2.5-8.5 | 15.3 | 11.8 | 10.8 | ✉ |
| SDRH2D11 | 1.5-22 | 0.25-0.90 | 3.2 | 3.2 | 1.2 | ✉ |
| SDRH2D18 | 2.2-47 | 0.20-0.85 | 3.2 | 3.2 | 2.0 | ✉ |
| SDRH3818 | 1.0-150 | 0.12-1.8 | 3.85 | 3.85 | 1.8 | ✉ |
| SDRH3D16 | 1.0-47 | 0.26-1.89 | 4.0 | 4.0 | 1.9 | ✉ |
| SDRH4D18 | 1.0-390 | 0.11-1.72 | 5.0 | 5.0 | 2.0 | ✉ |
| SDRH4D28 | 1.0-180 | 0.22-2.56 | 5.0 | 5.0 | 3.1 | ✉ |
| SDRH5018 | 1.2-47 | 0.33-1.8 | 5.2 | 5.2 | 1.8 | ✉ |
| SDRH5020 | 1.2-470 | 0.18-2.18 | 5.2 | 5.2 | 2.0 | ✉ |
| SDRH5028 | 1.0-220 | 0.2-4.0 | 5.2 | 5.2 | 2.8 | ✉ |
| SDRH5D18 | 1.0-100 | 0.36-3.86 | 6.0 | 6.0 | 2.2 | ✉ |
| SDRH5D28 | 2.5-100 | 0.42-2.6 | 6.0 | 6.0 | 3.2 | ✉ |
| SDRH6025 | 1.0-100 | 0.33-2.7 | 6.3 | 6.3 | 2.8 | ✉ |
| SDRH6028 | 4.7-100 | 0.42-1.6 | 6.3 | 6.3 | 3.1 | ✉ |
| SDRH6D28 | 3.0-100 | 0.54-3.0 | 7.0 | 7.0 | 3.2 | ✉ |
| SDRH6D38 | 3.3-100 | 0.58-3.2 | 7.0 | 7.0 | 4.2 | ✉ |
| SDRH7028 | 3.3-47 | 0.54-1.6 | 7.3 | 7.3 | 3.2 | ✉ |
| SDRH7030 | 3.3-100 | 0.35-1.8 | 7.3 | 7.3 | 3.4 | ✉ |
| SDRH7032 | 3.3-1000 | 0.13-1.9 | 7.3 | 7.3 | 3.8 | ✉ |
| SDRH7045 | 3.3-470 | 0.31-2.2 | 7.3 | 7.3 | 4.8 | ✉ |
| SDRH8D28 | 2.5-680 | 0.78-5.4 | 8.3 | 8.3 | 3.0 | ✉ |
| SDRH8D43 | 2.0-100 | 0.9-6.4 | 8.3 | 8.3 | 4.5 | ✉ |
Pinnale kinnitatavad toitevarjutud induktiivid
Omadused:
· Väike jala pint
· Tasane tipp valimiseks ja kohaks
· Varjestatud struktuur
· Töötemperatuur: -40 kraad +85 kraadi
· Salvestuse temperatuur: -40 kraad +105 kraadi
Rakendus:
· VTR -ide toiteallikas.
· OA seadmed.
· LCD -telerid.
· Sülearvutid.
· Kaasaskantavad sideseadmed.
· DC/DC muundurid jne.
Sari selles peres
| Tootesari | Induktiivsus (µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| SDRS0603 | 10-820 | 0.42-1.0 | 6.2 | 5.6 | 3.2 | ✉ |
| SDRS0704 | 10-820 | 0.33-1.65 | 7.8 | 7.0 | 4.5 | ✉ |
| SDRS1005 | 10-820 | 0.33-2.06 | 10.0 | 9.0 | 5.0 | ✉ |
| SDRS1205 | 10-820 | 0.36-2.65 | 12.6 | 11.6 | 5.4 | ✉ |
Omadused:
· Madal alalisvoolu takistus
· Suur vool
· Suurepärane mehaaniline tugevus
· Suur usaldusväärsus ja suurepärane joottavus
· Madal ja ruudukujuline profiil
· Kõrge soojustakistus
Rakendused:
· VCR -id, sülearvuti, DC/DC muundurid
· Video digitaalkaamerad
· Sidesüsteem
· Autosüsteemide energiatarnija
· LCD PDP -telerid
· Kõvaketta ajamid, topset, XDSL
· Võrgusüsteemid
· Arvuti välisseadmed
| Tootesari | L(µH) | Test Freq (KHz) | DCR max (ω) | IDC MAX (A) | |
| SDR0703T | 1.0-1000 | 100 | 0.02-6.2 | 0.15-3.6 | ✉ |
| SDR0704T | 10-1000 | 100 | 0.12-6.22 | 0.17-1.5 | ✉ |
| SDR1030T | 2.7-1000 | 0.796-7.96 | 0.028-4.7 | 0.2-3.0 | ✉ |
| SDR1045T | 2.7-1000 | 0.252-7.96 | 0.026-4.7 | 0.38-4.8 | ✉ |
| SDR1305T | 2.5-1000 | 0.252-7.96 | 0.0098-2.35 | 0.46-7.2 | ✉ |
| SDR1308T | 10-1200 | 0.252-2.52 | 0.036-1.92 | 0.38-4.05 | ✉ |
| SDR7030T | 1.0-1000 | 0.796-7.96 | 0.022-6.2 | 0.15-3.0 | ✉ |
| SDR7045T | 1.0-1000 | 0.252-7.96 | 0.022-4.0 | 0.22-3.8 | ✉ |
Pinnale kinnitatavate võimsuste induktorite
Omadused:
· Keraamiline/ferriit/plastbaas valikuline
· Kõrgsageduslik disain
· Suurepärased Q väärtused
· Suurepärane SRF
· Suurepärane termiline stabiilsus
· Madal profiil
· Väike jalaprint
APPLAAMID:
· Modemid
· Mobiilsed raadiod
· Jubadeta telefonid
· Globaalsed positsioneerimissüsteemid
· Traadita sideseadmed
· Võrgundussüsteem, XDSL -filter
· Arvutitooted ja välisseadmed
| Tootesari | L(µH) | DCR max (ω) | IDC MAX (A) | |
| SPI0402T | 1.0-1000 | 0.05-12 | 0.1-2.9 | ✉ |
| SPI0605HC | 0.47-100 | 0.0097-1.109 | 0.47-6.0 | ✉ |
| SPI0802T | 10-1000 | 0.09-7.0 | 0.1-2.4 | ✉ |
| SPI0804T | 1.0-1000 | 0.009-3.0 | 0.3-9.0 | ✉ |
| SPI0810T | 10-1000 | 0.033-2.0 | 0.80-8.0 | ✉ |
| SPI1006HC | 0.47-100 | 0.0049-0.2707 | 0.95-11.4 | ✉ |
| SPI1306HC | 0.47-100 | 1.4-16.0 | 1.4-16.0 | ✉ |
| SPI1306T | 1.0-1000 | 0.011-1.8 | 1.0-20.0 | ✉ |
| SPI1608HC | 0.47-100 | 0.0019-0.17 | 3.6-51.7 | ✉ |
Varjestatud pinnale kinnitatavad toiteinduktorid
Omadused:
· Kõrgevool
· Magnetiliselt korpuse kilp
· Väga väike jala trükk
· Tasane tipp valimiseks ja kohaks
Rakendused:
· Ideaalne peopesa ja sülearvuti jaoks
· DC-DC muundurid
· PDA välkmälu
· Astuge üles, astmeline muundurid
· Töötemperatuur: -40 kraad +85 kraadi
· Salvestuse temperatuur: -40 kraad +105 kraadi
Sari selles peres
| Tootesari | Induktiivsus (µH) | IDC (a) | Pikkus (mm) | Laius (mm) | Kõrgus (mm) | |
| SPI0402S | 1.0-10000 | 0.02-3.0 | 6.6 | 4.45 | 2.92 | ✉ |
| SPI0802S | 1.5-470 | 0.2-4.0 | 12.7 | 10.1 | 2.7 | ✉ |
| SPI0804S | 1.0-47 | 0.8-5.0 | 12.95 | 9.4 | 5.08 | ✉ |
| SPI1306S | 10-100 | 0.53-3.9 | 18.54 | 15.24 | 7.62 | ✉ |
Kõrge voolu SMT võimsusega induktor
SMB-seeria kõrge voolu varjestatud toitegavaatoritega on alam-MillioHM alalisvoolu takistus ja väga kõrge voolukäitlus. Magnetiline varjestus ja tihedad DCR-tolerantsid muudavad need ideaalseks madala pingega mitmefaasiliseks VRM/VRD/EVRD regulaatoriteks ja praeguste sensuaaside jaoks.
Omadused:
· Ferriidi südamiku materjal
· Varjestatud ehitus
· Töötemperatuur: -40 kraad +125 kraadi
· Tihe DCR-i tolerants induktiiv-DCR-põhiste vooluahelate korral
· Kolm versiooni optimaalse tõhususe ja täpsuse tagamiseks
· Ferriidi konstruktsioon lameda l vs I kõrge vooluga
· Magnetiline varjestus võimaldab tihedusega pakendit
· Ideaalne mitmefaasilise VRM/VRD/EVRD regulaatorite jaoks
Rakendused:
· Serverid
· Mitmefaasilised ja VCORE regulaatorid
· Märkmikirjutajad
· Akude toitesüsteemid
· Graafikakaardid
Sari selles peres
| Tootesari | Ocl (nh) +10% | DCR Max (MΩ) | IDC MAX (A) | |
| SMB0808B | 300-1000 | 0.8 | 15-60 | ✉ |
| SMB1007B | 330-1600 | 0.81 | 12-65 | ✉ |
| SMB -seeria | - | 0.6-1.0 | 14-17 | ✉ |
Shinhom on pühendunud kõrge tipptaseme loomisele tööstusharudele, mis integreerivad või kasutavad magnetilisi tehnoloogiaidSMD induktiivvõitlejadtooted.
Kuum tags: SMD Iductor, Hiina SMD induktiivtootjate tootjad, tarnijad, tehas
