Õhupooli induktiivpool,Teatud tüüpi induktiivpooli või traadipooli, millel pole mähises magnetsüdamikku, nimetatakse õhusüdamiku induktiivpooliks või õhupooli induktiivpooliks. Selles induktiivpoolis tagab õhusüdamik väiksema tippinduktiivsuse, kuid vähendab ka ferriit induktiivpoolide abil kaasnevaid energiakadusid. Südamikukadude puudumine võimaldab õhusüdamiku induktiivpoolidel töötada maksimaalsetel sagedustel.
Seda tüüpi induktiivpooli kasutatakse alati, kui induktiivsus on väiksem ja neil puudub südamiku kadu, kuna südamikku pole. Kuid selle induktiivpooli pöörete arv peaks olema suurem võrreldes teiste südamikuga induktiivpoolidega. Üldiselt nimetatakse keraamilisi induktiivpooli sageli õhusüdamikuks. Need induktiivpoolid pakuvad tõhusaid lahendusi, eriti lülitusrežiimi magnetilistele nõuetele, keskendudes kõrgele sagedusele, suurele lineaarsusele ja vähendatud südamiku kadudele. Õhksüdamiku induktiivpooli põhikonstruktsioon on see, et see koosneb mitmete traadikeerdudega mähistest, mis on mähitud tavalisele papile. Seega võib isolatsioonimaterjalina kasutada keraamikat või plastist vormirit.
Tööpõhimõte Need induktiivpoolid töötavad põhimõttel, et õhul on üsna minimaalne elektrijuhtivus. Seega on ka õhu-südamiku induktiivsus madal, tekitades nõrga magnetvälja. Õhusüdamike väikese magnetvälja tekitamise tõttu saavutab see kiirema voolutõusu, vältides samal ajal signaali kadu. See kadu tekib peamiselt siis, kui induktiivpool tekitab elektriahelas kõrge magnetvälja tugevuse.
| Tootepered | 1. RC ✉ | 2. SMAR ✉ |

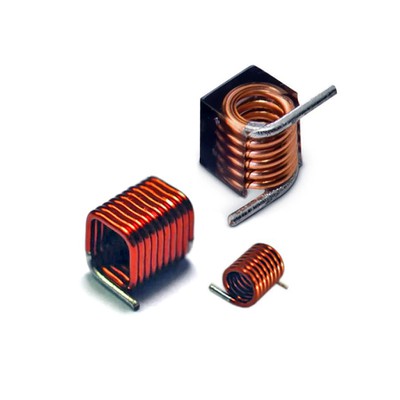

Õhusüdamiku mähis, suure voolu võimsusega induktiivpool
Meie RC suure voolutugevusega suure võimsusega õhusüdamikuga induktiivpoolid taluvad kuni 57 amprit
ilma tuumakaota. Nende suurus annab suurepärased Q-tegurid - kuni 230 sagedusel 400 MHz.
Induktiivsuse väärtused jäävad vahemikku 22 nH kuni 257 nH, kõik ±20% tolerantsiga.
Suure töökindlusega versioonid on saadaval kosmose-, sõjaväe- ja muude kriitiliste rakenduste jaoks.
TUNNUSJOON:
· Kompaktne suurus, kasutades lamedat traati
· Suure voolutugevusega kõrgsageduslikud võimsusinduktiivpoolid
·Suurepärased Q-tegurid – kuni 230 sagedusel 400 MHz
· Voolujuhtivus kuni 57 amprit
· RoHS-iga ühilduv.
Sari selles perekonnas
| Tooteseeria | L(µH) | DCR max (mΩ) | SRF (MHz) | |
| RC1010 | 23.5-146 | 1.2-3.3 | 382-923 | ✉ |
| RC1212 | 22-117 | 0.55-1.43 | 399-918 | ✉ |
| RE2014 | 33-257 | 0.74-2.15 | 230-620 | ✉ |
Õhusüdamiku mähis
SWAR-seeria õhusüdamikuga induktiivpoolid on äärmiselt kõrgete Q-teguritega ja väga tihedad
induktiivsuse tolerantsid, muutes need sobivaks kitsariba RF võimendi sobitamiseks
ja häälestusrakendusi. Nagu nimigi viitab, ei kasuta õhusüdamikuga induktiivpoolid a
magnetsüdamik, mille tulemuseks on kõrge Q ja madalaimad võimalikud kaod kõrgsagedusel
rakendusi. Suure töökindlusega versioonid on saadaval kosmose-, sõjaväe- ja muude kriitiliste jaoks.
TUNNUSJOON:
· Kõrge Q
· Tugev vool
· Lame üla- ja alaosa tagab usaldusväärse valimise ja koha ning mehaanilise stabiilsuse
· Jootekattega juhtmed tagavad suurepärase joodetavuse
Sari selles perekonnas
| Tooteseeria | Pikkus (mm) | Kõrgus (mm) | Laius (mm) | DCR max (mΩ) | |
| SMAR4329-1.83 | 4.35 | 2.9 | 1.83 | - | ✉ |
| SMAR4333-2.16 | 4.35 | 3.3 | 2.16 | - | ✉ |
| SMAR4335-2.31 | 4.35 | 3.5 | 2.31 | - | ✉ |
| SMAR5040-47NJ | 4.95 | 4.2 | 3.56 | 5.6 | ✉ |
| SMAR5040-68NJ | 4.95 | 4.2 | 3.56 | 8.2 | ✉ |
| SMAR5040-82NJ | 4.95 | 4.2 | 3.56 | 9.4 | ✉ |
Shinhom on pühendunud kõrge tipptaseme seadmisele tööstusharudele, mis integreerivad või kasutavad meie magnettehnoloogiaid.Õhupooli induktiivpooltooted.
