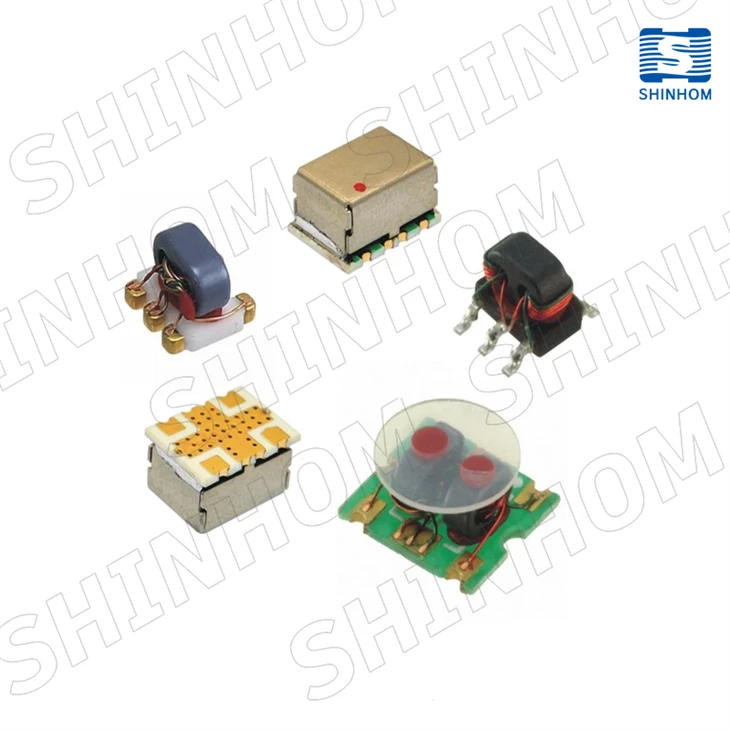

Passiivsed raadiosagedusvõrgud toite jaotamiseks ja signaali konditsioneerimiseks
Pakume laia valikut RF passiivseid komponente, mis on mõeldud toite jaotamiseks, signaali konditsioneerimiseks ja passiivseks võrguintegreerimiseks RF- ja mikrolainesüsteemides.
Meie RF passiivsed lahendused hõlmavad baluntrafosid, suundsidureid, võimsusjaoturid, võimsusjaoturid ja fikseeritud atenuaatoreid, toetades nii standardkonstruktsioone kui ka kohandatud RF passiivseid võrke tööstus-, side- ja mõõtmisrakenduste jaoks.
Keskendudes tugevalt elektrilisele jõudlusele, töökindlusele ja integreerimisvõimele, kasutatakse meie RF passiivseid komponente laialdaselt RF esi{0}}moodulites, toite jälgimise süsteemides ja mikrolaine signaaliahelates.
👉Taotlege andmelehte | Rääkige RF-inseneriga
Peamised võimalused lühidalt
- RF ja mikrolaine sageduse katvus MHz kuni GHz
- Madal sisestuskadu ja stabiilne elektriline jõudlus
- Saadaval on PCB-kinnitus ja integreeritud mooduli kujundus
- Toetus kohandatud RF passiivse võrgu kujundamiseks ja integreerimiseks
- Sobib RF-võimsuse jaotamiseks, signaali konditsioneerimiseks ja seiresüsteemideks
📄RF Baluni transformaatorid
Meie RF-baluuntrafod on loodud impedantsi sobitamiseks ja RF- ja mikrolaineahelates -balansseerimata-signaali teisendamiseks.
Neid kasutatakse laialdaselt RF esiotsa{0}}konstruktsioonides, mikserites, antennides ja sidesüsteemides, kus on vaja stabiilset jõudlust ja laia ribalaiust.
Tüüpilised omadused
- Lai sagedusala (sõltub mudelist)
- Hea amplituudi ja faasi tasakaal
- Madal sisestuskadu
- Kompaktsed PCB{0}}kinnitusstruktuurid
- Sobib kasutamiseks RF ja mikrolaineahjus
Baluni trafo konstruktsioone saab kohandada vastavalt sagedusvahemikule, impedantsi suhtele ja mehaanilisele struktuurile.
| Toote mudel | Sagedusvahemik (MHz) | Sisestuskadu (dB) | |
|---|---|---|---|
| RF seeria | 0.3 – 3300 | 0.2-23 | ✉ |
| LRF seeria | 50 – 500 | 0.9 – 19 | ✉ |
📄RF-suunalised sidurid
RF-suunalisi sidureid kasutatakse signaalide võtmiseks, võimsuse jälgimiseks ja mõõtmiseks RF- ja mikrolainesüsteemides.
Meie suunamuhvid on konstrueeritud nii, et need tagaksid stabiilse sidestuse ja hea isolatsiooni laiades sagedusvahemikes, muutes need sobivaks sidesüsteemide ja RF-testikeskkondade jaoks.
Tüüpilised omadused
- Lairiba RF ja mikrolaine töö
- Määratletud sidumisväärtused (sõltub mudelist)
- Madal sisestuskadu ja suur suunatavus
- Stabiilne jõudlus üle sageduse
- PCB-kinnitus- ja moodulkonfiguratsioonid on saadaval
Suunaühenduse spetsifikatsioone saab kohandada vastavalt sagedusele, sidestustegurile ja süsteeminõuetele.
| Toote mudel | Sagedusvahemik | Põhiparameetrid | |
|---|---|---|---|
| RF-2C-5S101 | 10–540 MHz | Ühendus: 19,8±0,5 dB, põhiliini kadu: väiksem või võrdne 0,6 dB, suund: suurem või võrdne 16 dB, VSWR: 1,1:1, võimsus: väiksem või võrdne 25 W | ✉ |
| RF-2C-ADCB-20-82 | 1–800 MHz | Ühendus: 19,5–21,8 dB, põhiliini kadu: 0,2–0,9 dB, suund: 10–24,4 dB, tagastuskadu: 11–28 dB, võimsus: 1,0 W või väiksem | ✉ |
| RF-2C-SYDC-10-62HP | 10–600 MHz | Ühendus: 9,2–10,5 dB, põhiliini kadu: 0,2–0,9 dB, suund: 14–24,6 dB, tagastuskadu: 12–30 dB, võimsus: 2,0 W või võrdne (suur võimsus) | ✉ |
| RF-2C-SYDC-20-31HP | 1,5–30 MHz | Ühendus: 19,5–21,5 dB, põhiliini kadu: 0,25 dB või vähem, suund: 22–33 dB, tasapinnalisus: 0,05–0,2 dB, võimsus: 50 W või vähem | ✉ |
| RF-2C-SYDC-20-61HP | 1,5–60 MHz (testiandmed kuni 1–800 MHz) | Ühendus: 20±0,5 dB, põhiliini kadu: väiksem või võrdne 0,4 dB, suund: suurem või võrdne 20 dB (tüüp. 35 dB), tagasivoolukadu: tüüp. 32 dB, võimsus: väiksem või võrdne 15 W | ✉ |
| RFPS-018202-2W-1TL75 | 30–2400 MHz | Sisestuskadu: väiksem või võrdne 3,2 dB, amplituudi tasakaalustamatus: väiksem või võrdne ±1,5 dB, isolatsioon: suurem või võrdne 15 dB, tagastuskadu: suurem või võrdne 9 dB, takistus: 75 Ω | ✉ |
| SH-SYD-20-33 | 30-3000 MHz | Ühendus: 20,8±0,8 dB, põhiliini kadu: tüüp 1,6 dB, suund: 9–20 dB, VSWR: 1,10–1,20:1 tüüp, tasapinnalisus: tüüp ±0,6 dB, võimsus: väiksem või võrdne 1 W | ✉ |
📄RF-võimsuse jaoturid ja võimsusjaoturid
Pakume RF-võimsuse jaotureid ja võimsusjaoturid, mis on mõeldud RF-võimsuse jaotamiseks side- ja mikrolainesüsteemides.
Need komponendid sobivad RF-signaalide jagamiseks mitmeks kontrollitud amplituudi- ja faasiomadustega rajaks.
Saadaolevad võimalused
- 2-suunaline, 3-suunaline, 4-suunaline ja mitmesuunaline kujundus
- Lairiba RF ja mikrolaine sageduse tugi
- Madal amplituudi ja faaside tasakaalustamatus
- PCB-kinnitus ja integreeritud lahendused
Täpsemad elektrispetsifikatsioonid on saadaval nõudmisel.
| Toote mudel | Sagedusvahemik | Põhiparameetrid | |
|---|---|---|---|
| RFPS-AD4PS-1 | 1–500 MHz | Isolatsioon: 18–32 dB, sisestuskadu (üle 6 dB): 0,4–1,8 dB, amplituudi tasakaalustamatus: 0,4–0,8 dB, faaside tasakaalustamatus: 2–7 kraadi, VSWR: ~1,10–1,20 | ✉ |
| RFPS-ADP-2-1W | 1–650 MHz | Isolatsioon: 20–30 dB, sisestuskadu (üle 3 dB): 0,2–1,0 dB, amplituudi tasakaalustamatus: 0,16–0,3 dB, faaside tasakaalustamatus: 2–3 kraadi, VSWR: 1,08–1,26 tüüp. | ✉ |
| RFPS-JPS-2-1W | 3–750 MHz | Isolatsioon: 20–36 dB, sisestuskadu (üle 3 dB): 0,5–1,0 dB, amplituudi tasakaalustamatus: väiksem või võrdne 0,3 dB, faaside tasakaalustamatus: väiksem või võrdne 2,0 kraadi, VSWR: 1,1:1 tüüp. | ✉ |
| RFPS-JPS-3-1 | 5–300 MHz | Isolatsioon: 18–28 dB, sisestuskadu (üle 3 dB): 0,8–1,5 dB, amplituudi tasakaalustamatus: väiksem või võrdne 0,6 dB, faaside tasakaalustamatus: vähem kui 6 kraadi, VSWR: ~0,3 tüüp. | ✉ |
| RFPS-SC4PS-33 | 100-3600 MHz | Sisestuskadu (üle 6 dB): 1,6–3,8 dB, isolatsioon: 12 dB või suurem (tüüp. 17 dB), amplituudi tasakaalustamatus: 0,4–1,2 dB, faaside tasakaalustamatus: 7–20 kraadi, VSWR (VSWR (port S): yp.,1-4 1,5 tüüp. | ✉ |
| RFPS-SCA-4-132 | 5–1300 MHz | Isolatsioon: 13–21 dB, sisestuskadu (üle 6 dB): 0,8–3,2 dB, amplituudi tasakaalustamatus: 0,5–1,2 dB, faaside tasakaalustamatus: 2–16 kraadi, VSWR: 1,20–1,80 | ✉ |
| RFPS-SCRP-2-68W | DC – 6800 MHz | Isolatsioon: 17 dB või suurem, sisestuskadu (üle 9,5 dB): 0,8–1,6 dB, amplituudi tasakaalustamatus: 0,1–0,7 dB, faaside tasakaalustamatus: 3–6 kraadi, VSWR: 1,3–2,2 | ✉ |
| RFPS-SRSC-4S-63 | DC – 6000 MHz | Isolatsioon: tüüp ~7 dB, sisestuskadu (sh 12 dB): 11,5–14,0 dB, amplituudi tasakaalustamatus: 0,4–1,2 dB, faaside tasakaalustamatus: 3–14 kraadi, VSWR: 1,30–1,65 | ✉ |
📄Fikseeritud RF-summutajad
Fikseeritud RF-summuteid kasutatakse signaali taseme juhtimiseks, kaitseks ja impedantsi sobitamiseks RF-signaaliahelates.
Meie fikseeritud summutilahendused toetavad stabiilset sumbumist RF- ja mikrolainesagedustel, mis sobivad testimissüsteemide ja sideseadmete jaoks.
Tüüpilised rakendused
- Signaali taseme reguleerimine
- RF keti kaitse
- Testimis- ja mõõtesüsteemid
- Toitehaldus RF-võrkudes
Kohandatud sumbumise väärtused ja sagedusvahemikud on saadaval vastavalt rakenduse nõuetele.
Integreeritud RF passiivsed võrgud
Lisaks üksikutele komponentidele toetame integreeritud RF passiivseid võrgulahendusi, mis ühendavad mitu passiivset funktsiooni kompaktseteks sõlmedeks.
Need lahendused aitavad vähendada ühenduste kadusid, parandada impedantsi sobitamist ja lihtsustada süsteemi integreerimist.
Integreeritud lahendused hõlmavad
- Multiport RF passiivsed võrgud
- Kombineeritud baluni, siduri, jaoturi ja summuti konstruktsioonid
- RF passiivsed moodulid süsteemi{0}}taseme rakenduste jaoks
- Kohandatud mehaanilised ja elektrilised konfiguratsioonid
- Integreeritud RF passiivsed võrgud sobivad ideaalselt klientidele, kes otsivad optimeeritud jõudlust ja vähendatud süsteemi keerukust.
Tüüpilised rakendused
Meie RF passiivseid komponente ja võrke kasutatakse laialdaselt:
- RF ja mikrolaine sidesüsteemid
- Elektrijaotus- ja signaali marsruutimisvõrgud
- RF esiotsa-ja alamsüsteemi moodulid
- Testimis- ja mõõteseadmed
- Tööstuslikud ja kohandatud RF-rakendused
Need rakendused saavad kasu stabiilsest jõudlusest, paindlikest disainivalikutest ja süsteemi{0}}tasandi integratsioonitoest.
Kohandatud disain ja OEM-tugi
Pakume OEM- ja ODM-teenuseid RF passiivsete komponentide ja võrkude jaoks, sealhulgas:
Sagedusvahemiku kohandamine
Elektriliste parameetrite optimeerimine
Mehaaniline struktuur ja PCB paigutuse tugi
Integreeritud RF passiivse mooduli disain
Väikepartii prototüüpimine ja masstootmine
Meie insenerimeeskond teeb tihedat koostööd klientidega, et pakkuda RF passiivseid lahendusi, mis on kohandatud konkreetsetele süsteeminõuetele.
👉 Saatke meile oma tehnilised nõuded kohandatud lahenduse saamiseks
Teie RF passiivsete komponentide partner
RF ja mikrolaine passiivsete komponentide tootmise kogemusega toetame ülemaailmseid kliente usaldusväärsete toodete ja{0}}insenerikeskse teenusega.
Olenemata sellest, kas vajate üksikuid RF passiivseid komponente või integreeritud RF passiivseid võrke, oleme valmis teie projekti toetama.
