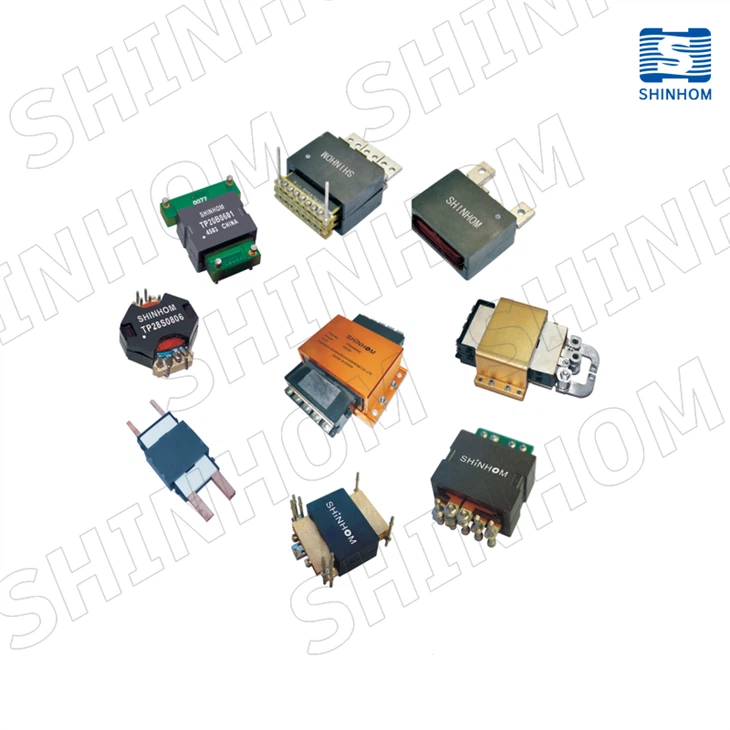

Suure võimsusega tasapinnaline trafo,
Suurim erinevus tasapinnalise trafo ja traditsioonilise trafo vahel on raudsüdamik ja mähis. Tasapinnalised trafod kasutavad väikese suurusega E-, RM- või rõngasferriitsüdamikku, mis on tavaliselt valmistatud kõrgsagedusliku võimsusega ferriitmaterjalist ja mille südamiku kadu on kõrgel sagedusel väike; Mähis on valmistatud mitmekihilisest trükkplaadist ja mähis või vaskleht asetatakse tasapinna kõrgsagedusliku raudsüdamiku peale, moodustades trafo magnetahela. Sellel konstruktsioonil on madal alalisvoolu vasetakistus, väike leke ja hajutatud mahtuvus, mis vastavad resonantsahela konstruktsiooninõuetele. Ja magnetsüdamiku hea magnetvarjestuse tõttu saab raadiosageduslikke häireid maha suruda.
Võrreldes traditsiooniliste trafodega on tasapinnalistel trafodel peamiselt järgmised omadused:
(1) Suur voolutihedus. Tasapinnalised trafo juhtmed on tegelikult mõned tasapinnalised juhid, seega on voolutihedus suur.
(2) Kõrge efektiivsus. Tõhusus võib ulatuda 98% ~ 99%.
(3) vähene lekketundlikkus. Umbes 0,2% primaarinduktiivsusest.
(4) Hea soojusjuhtivus. Kuuma kanali lühike vahemaa ja madal temperatuuri tõus.
(5) Madal EMI-kiirgus. Hea südamiku varjestus võib vähendada kiirgust väga madalale tasemele.
(6) Väike suurus. Suuruse vähendamiseks kasutatakse väikest magnetsüdamikku.
(7) Parameetrite hea korratavus. Kuna mähise struktuur on fikseeritud ja eelnevalt töödeldud, on parameetrid stabiilsed.
(8) Lai töösagedusvahemik. Sagedus on vahemikus 10KHz kuni 800KHz.
(9) Lai töötemperatuuri vahemik. Töötemperatuur on -40 kraadi ~ 130 kraadi.
(10) Hea isolatsioon. Tasapinnaline trafo koosneb juhtivast vooluringist ja isolatsioonilehest, mis kattuvad üksteisega, et tagada primaar-, sekundaar- ja sekundaarmähise 4 kV isolatsiooni isolatsioon.
| Tooteseeria | 1. PE20 ✉ | 2. TP14 ✉ | 3. TP18 ✉ |
| 4. TP20A ✉ | 5. TP20B ✉ | 6. TP25D ✉ | |
| 7. TP25F ✉ | 8. TP30 ✉ | 9. TPER14 ✉ |
Shinhom on pühendunud kõrge tipptaseme seadmisele tööstusharudele, mis integreerivad või kasutavad meie magnettehnoloogiaid.Suure võimsusega tasapinnaline trafotooted.
