Signaali terviklikkuse ja tundlike RF -komponentide kaitsmine pole ainult tehniline väljakutse -, see on rahaline imperatiiv.
Kujutage seda ette: olete lihtsalt oma sisse lülitanudUus raadiosagedussüsteem, ja kõik tundub hea -, kuni ootamatute peegeldunud lained põrkavad teie võimsusvõimendisse tagasi. Tulemus? Jõudlus langeb ja lõpuks see kallis võimendi enneaegselt ebaõnnestub. See stsenaarium on liiga levinud sellistes tööstusharudes nagu telekommunikatsioon, radar ja traadita infrastruktuur.
Juure süüdlane on sageli pingelaine suhe (VSWR) - ebakõla, mis võib põhjustada olulist kahju, kui seda ei hallata. Õnneks on koaksiaalisolaatorid spetsiaalselt loodud teie süsteemi kaitsmiseks, võimaldades RF -signaalidel liikuda ainult ühes suunas, blokeerides tõhusalt kahjulikke peegeldusi.
Aga kuidas valite õige? Jagame selle maha.

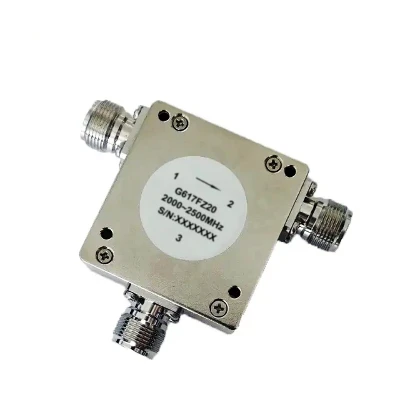

Koaksiaalsete isolaatori kriitiline roll VSWR -kaitses
VSWR mõõdab jõuülekande tõhusust allikast koormusele ülekandeliini kaudu. Kõrge VSWR tähistab takistuse ebakõla, mis põhjustab jõu kajastumist allika poole. See mitte ainult ei vähenda süsteemi efektiivsust, vaid võib tekitada ka liigset soojust ja põhjustada tundlike komponentide, näiteks võimsusvõimendi1 riket.
Koaksiaalisolaatorid toimivad RF -süsteemides väravavalvuritena. Nad minimeerivad VSWRi mõju:
Allika eraldamine peegeldunud võimsusest.
Signaali terviklikkuse tagamine, vähendades sisestamise kaotust.
Süsteemi stabiilsuse parandamine erinevates koormustingimustes.
Näiteks 5G baasjaamades või kõrge - toiteradarisüsteemides, kus toitevõimendid on kulukad ja kriitilised, pole vastupidava koaksiaalisolaatori integreerimine ainult valik -, see on vajadus usaldusväärsuse ja pikaealisuse saavutamiseks.
Järgmises tabelis võetakse kokku need peamised spetsifikatsioonid ja nende tähtsus:
| Spetsifikatsioon | Mida see tähendab | Miks see on oluline | Tüüpiline väärtus/näide |
|---|---|---|---|
| Sagedusvahemik | Sageduste vahemik, mille jaoks isolaator on mõeldud. | Nõuetekohase funktsionaalsuse tagamiseks peab vastama teie süsteemi tööribale. | nt 3,3–3,8 GHz 5G3 jaoks |
| Isolatsioon (DB) | Peegeldunud signaalide sumbumise suurus. | Kõrgem eraldatus pakub teie võimsusvõimendile paremat kaitset. | Min . 20 db3 |
| Sisestuskao (DB) | Seadme läbiva signaali võimsuse suurus. | Madalam sisestuskaotus tähendab kõrgemat süsteemi efektiivsust ja vähem signaalide halvenemist. | Max . 0.3 - 0,4 db3 |
| Vswr | Mõõdab takistuse sobitamist; Väärtus 1: 1 on täiuslik. | Madalam VSWR näitab paremat sobitamist, peegelduste vähendamist ja jõudlust parandades. | Max . 1.2: 13 |
| Võimsuse käitlemine (W) | Maksimaalne ettepoole ja tagurpidi võimsus, millega isolaator saab hakkama. | Kahjude vältimiseks peab ületama teie süsteemi energiatasemeid. | e.g., 100W, 200W, 300W6 |
| Pistikutüüp | Liidese tüüp (nt SMA, N). | Tagab füüsilise ühilduvuse ja säilitab signaali terviklikkuse. | SMA emane7 |
| Töötemperatuur | Temperatuurivahemik, mille alusel isolaator toimib vastavalt määratletud viisil. | Kriitiline töökindluse jaoks karmides keskkondades (nt välistingimustes telekommunikatsiooniseadmed). | nt, -40 kraad +85 kraad 3 |
3,5 GHz ja 100W koaksiaalisolaatori tähelepanu keskpunktis
3,5 GHz sagedusvahemik on 5G NR -rakenduste jaoks ülioluline. Selle riba isolaatorid, näiteks need, mis on mõeldud 3,3–3,8 GHz jaoks, peavad pakkuma madala sisestuskao (nt vähem või võrdne 0,4 dB), kõrge eraldatust (nt suurem või võrdne 20 dB) ja suurepärast VSWR (nt vähem või võrdne 1,25), et tagada 5G -süsteemid tõhusalt ja usaldusväärselt.
Sarnaselt on 100W koaksiaalisolaatorid tavalised - toiterakendustes nagu kaubanduslikud transiiverid, väiksemad radarisüsteemid ja erinevad traadita infrastruktuuri komponendid. Need isolaatorid peavad hakkama saama oluliste võimsustasemetega, säilitades samal ajal termilise stabiilsuse ja elektrilise jõudluse.
Miks teie valitud tootja on oluline
Teie valitud koaksiaalse isolaatori tootja on sama oluline kui spetsifikatsioonid ise. Mainekas tootja ei müü ainult komponente; Nad pakuvad:
Tehnilised teadmised: abi oma rakenduse jaoks õige toote valimisel.
Järjepidev kvaliteet: usaldusväärne jõudlus, mida toetab range testimine.
Kohandamisvalikud: võime kohandada tooteid konkreetsetele vajadustele, sarnaselt UMT kohandatud lainejuhi isolaatoritega.
Pikk - terminit tugi: garantii ja pärast - müügiteenust, tagades, et teie investeering on kaitstud.
Madalam või välja lülitatud - spetsiifiline isolaatorid võivad säästa kulusid kohe, kuid võivad viia süsteemi tõrkeid, seisakuid ja kalleid remonti -, mis maksab pikas perspektiivis palju rohkem.
