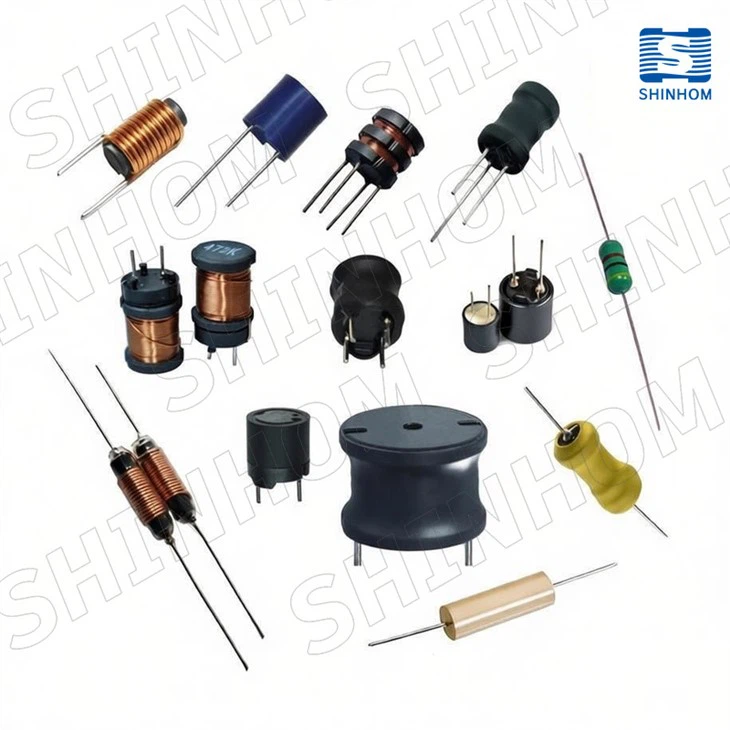

Plii induktiivpoolneil on madal hind, suur maht, lai valik induktiivpooli ja täielikke tüüpe. See sobib suure sisseehitatud trükkplaadiga toodetele. Näiteks: stereo, kodumasinad, auto DVD ja nii edasi
Plii induktiivpoolide klassifikatsioon: värvirõngas induktiivpoolid, H - font induktiivpoolid, kolme kontaktiga induktiivpoolid, horisontaalsed induktiivpoolid, ühisrežiimiga induktiivpoolid, toroidsed induktiivpoolid.
1.Värvirõngas induktiivpoolid, mida tavaliselt kasutatakse mäluelementidena, ühendatakse paralleelselt elektrolüütkondensaatoritega, et moodustada LC häälestatud ahelaid. Põhiline tööpõhimõte on laadimine, tühjendamine, alaldamine või võnkumine koos häälestuse ja sageduse valikuga.
2. Fondi induktiivpool, mida tavaliselt kasutatakse vooluahela sobitamiseks ja signaali kvaliteedi kontrollimiseks, ühendatud toiteallika, õhuklapi, trafo, filtreerimise, resonantsi ja muude funktsioonidega.
3. Toroidaalne induktiivsus, mida tavaliselt kasutatakse alalis-/alalisvoolu ahelas, LC-resonantsahelas või kondensaatoriga LC-filtriahela moodustamiseks, mängib elektromagnetilise induktsiooni muundamise rolli.
| Tootepered | 1. ÕHK | 2. Peakorter | 3. LCH | 4. LCHA |
| 5. LCHB | 6. LGA | 7. LGB-C | 8. LGS | |
| 9. LTM | 10. RC | 11. AIFC |

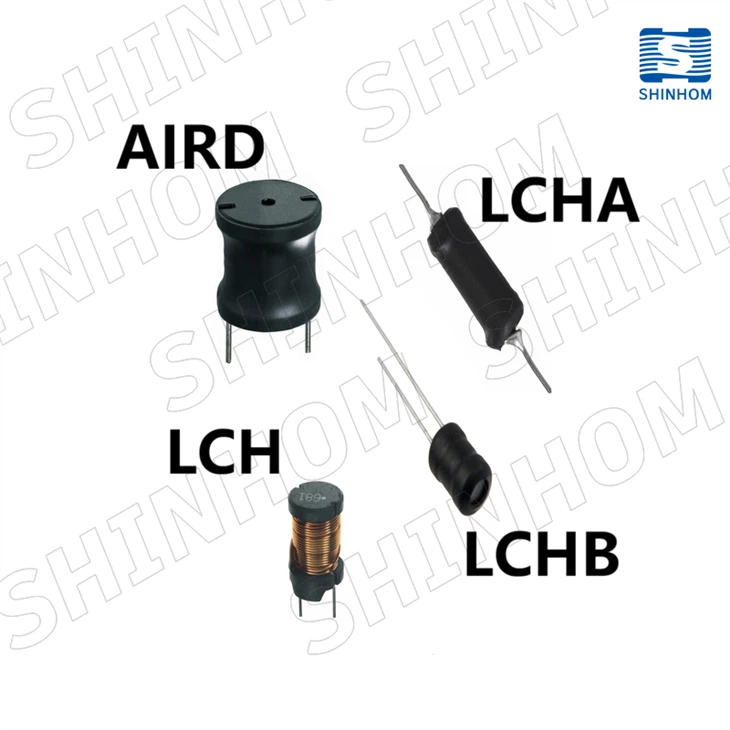

Läbiva auguga radiaalsed suure vooluga drosselid
FUNKTSIOONID:
· Madala profiiliga võimsusega induktiivpoolMadala DCR-i pliiga induktor
· Töötemperatuur: -20 kuni 85 kraadi Celsiuse järgi (sisaldab küttespiraali)
· Välimuse kontroll: visuaalsel vaatlusel väliseid defekte ei esine
· Taasjootmise kuumakindlus: 240 Isolatsioonitakistus:
üle 100 M oomi 100 V alalispingel juhtme ja südamiku vahel
· Dielektriline tugevus: puudub dielektriline purunemine 100 V DC ühe jaoks
minut traadi ja südamiku vahel
· Temperatuuri karakteristik: induktiivsustegur (0 kuni 2,000) x 10-6/(-25 kuni +80)
induktiivsuse hälve ±5.{1}}%, 96 tunni pärast
· Niiskuse karakteristikud: 90–95% suhtelise õhuniiskuse juures 40 ±2
ja üks tund kuivatamist tavatingimustes
· Induktiivsuse hälve ±5.{1}}% piires pärast ühetunnist vibratsiooni
· Vibratsioonikindlus: pühkimisvibratsiooni korral kolmes suunas
(10-55-10Hz) 1,5 mm pp amplituudiga
RAKENDUSED:
· Lülitusvõimsuse väljund ja silumisahelad.
· Kasutatakse kõrgsageduslike SMP-de drosselpoolina.
· Vastumeede piikide lainetuse vastu.
· DC/DC muundurid.
· IP- ja OP-seadmed
Sari selles perekonnas
| Tooteseeria | L(µH) | DCR max (Ω) | IDC Max(A) | |
| AIRD 01 | 1.0-560 | 0.003-0.696 | 0.8-9.0 | ✉ |
| AIRD 02 | 1.0-2200 | 0.003-1.54 | 0.8-11.4 | ✉ |
| AIRD 03 | 1.0-4700 | 0.003-1.86 | 1.0-21.0 | ✉ |
| AIRD 04 | 1.8-15000 | 0.002-3.39 | 1.3-27.0 | ✉ |
| AIRD04A | 2.2-3900 | 0.0028-1.38 | 1.4-28.2 | ✉ |
| AIRD05 | 1.8-15000 | 0.002-2.17 | 2.0-3.5 | ✉ |
| AIRD06 | 4.7-47000 | 0.002-6.19 | 1.4-35 | ✉ |
| AIRD06A | 2.2-10000 | 0.0021-2.75 | 1.4-34.7 | ✉ |
| AIRD07A | 1.0-6800 | 0.0018-1.854 | 1.5-44 | ✉ |
| AIRD08 | 5.6-100000 | 0.0021-6.652 | 1.4-55 | ✉ |

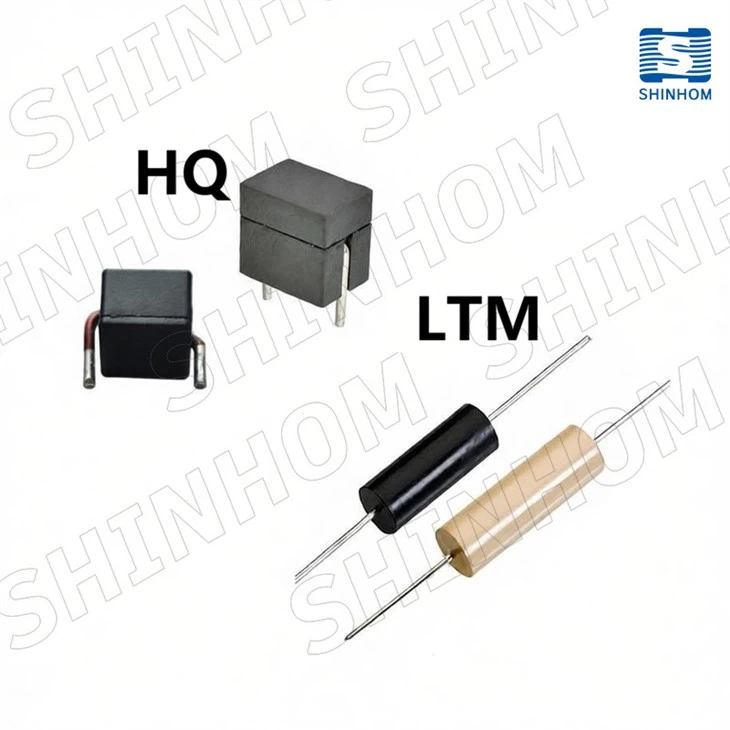

Kõrge voolu võimsusega induktiivpoolid
FUNKTSIOONID:
·Mõõdud: 15,5 mm x 11 mm x 8 mm
·Praegune hinnang: kuni 50 Apk
·Induktiivsuse vahemik: 0,14 μH kuni 2,25 μH
· Käsitleb kõrgeid siirdevoolu hüppeid ilma küllastuseta
· Komposiitkonstruktsiooni tõttu ülimadal sumin
· Vastab RoHS direktiivile 2002/95/EÜ
·Töötemperatuur ja säilitustemperatuur: -40 kraadi - +125 kraadi.
RAKENDUSED:
·PDA/sülearvuti/lauaarvuti/serveri rakendused
· Suure vooluga POL-muundurid
· Madala profiiliga, suure vooluga toiteallikad
· Akutoitega seadmed
· DC/DC muundurid hajutatud toitesüsteemides
· DC/DC konverter välja programmeeritava värava massiivi (FPGA) jaoks
Sari selles perekonnas
| Tooteseeria | Induktiivsus L{{0}}(µH)±15% 0Adc | Nimisoojusvool DC(A) | Küllastusvool DC(A) | DCR max (mΩ) | |
| HQ1009 | 0.14-0.31 | 40 | 35-80 | 0.49±5% | ✉ |
| HQ1108 | 0.15-2.5 | 14-38.7 | 16-50 | 0.8-5.5 | ✉ |
Läbiva auguga radiaaljõu drosselid
FUNKTSIOONID:
· Aksiaalne ja radiaalne plii induktiivpool
· UL-polüolefiinist kahanevad torud
· Ferriitsüdamikuga pliiga induktiivpool
· Kõrge voolutugevus, kõrge töökindlus
· Madala takistusega vahelduvvoolu liinifiltrid
· Radiaaldrosseli induktiivpoolid
· Varjestatud radiaalne õhuklapp
· Lairiba drosselid
· Teljejuhtmega fikseeritud induktiivpoolid
· Saadaval väikestes, keskmistes ja suurtes kogustes
· Ümbritsev temperatuur -40 kraadist +85 kraadini (40 kraadi tõusuga) Irmsi vooluga.
· Maksimaalne osa temperatuur +125 kraadi (keskkond + temperatuuri tõus).
· Säilitustemperatuur Komponent: -40 kraadi kuni +125 kraadi.
· Alus või teippakend: -40 kraadi kuni +80 kraadi
RAKENDUSED:
· Signaali filtreerimine, EMI ja toiteallika filter
· DC/DC muundurid/lülitustoiteallikad väikese ja keskmise pinge jaoks
· LED-i toide
Sari selles perekonnas
| Tooteseeria | Märgistus | Induktiivsus L(µH) | DCR (Ω) | IDC(A) | |
| LCH0605 | 102-220 | 22-1000 | 0.18-7.06 | 0.13-0.90 | ✉ |
| LCH0606 | 102-220 | 22-1000 | 0.11-4.45 | 0.19-1.27 | ✉ |
| LCH0805 | 100-822 | 10-10000 | 0.07-55.7 | 0.081-2.50 | ✉ |
| LCH0807 | 100-822 | 10-10000 | 0.05-33.0 | 0.084-2.90 | ✉ |
| LCH0809 | 100-822 | 10-47000 | 0.04-96.4 | 0.038-2.60 | ✉ |
| LCH1010 | - | 68-18000 | 0.115-25 | - | ✉ |
| LCH1006-4W | - | 2.2-1000 | 0.0085-2.1 | 0.45-7.9 | ✉ |
Läbiva avaga aksiaalsed Ul toru jõudrosselid
FUNKTSIOONID:
Traadiga keritud ehitus
Polüolefiinist kokkutõmbuvad torud
Suurepärased keskkonnaomadused
Kõrge töökindlus
Kõrge induktiivsus ja madalam RDC
Aksiaalne ja radiaalne plii induktiivpool
UL polüolefiinist kahanev toru
Ferriitsüdamikuga plii induktiivpool
Kõrge vool
Kõrge töökindlus
Madal takistus
Radiaaldrossel induktiivpoolid
Teljejuhtmega fikseeritud induktiivpoolid
Töötemperatuur: -55 kraadi kuni +125 kraadi
RAKENDUSED:
Väljund sujuv toiteallikas;
Chopper Control;
Sujuv väljund (LPF) suure vooluga digitaalvõimendis
Lülitusrežiim Toiteallika väljundi tasandusahel;
Elektromagnetiliste häirete (EMI) ja raadiosageduslike häirete (RFI) failid;
Muud võnkeahelad
Toiteallikad
SCR ja TRIAC juhtnupud
RFI summutamine
Filtrid
Regulaatorite vahetamine
Sari selles perekonnas
| Tooteseeria | L(µH) | DCR max (Ω) | Isat Max (A) | IDC Max(A) | |
| LCHA0410 | 3.9-10000 | 0.06-75.0 | 52-1800 | 30-1500 | ✉ |
| LCHA0617 | 3.9-18000 | 0.019-48.3 | 0.091-7.3 | 0.039-1.7 | ✉ |
| LCHA1122 | 3.9-100000 | 0.007-89.7 | 0.081-15.5 | 0.065-4.0 | ✉ |
| LCHA1425 | 3.9-150000 | 0.007-84.3 | 0.06-47.0 | 0.070-6.0 | ✉ |
Läbiva auguga radiaalsed UL toru toitedrosselid
FUNKTSIOONID:
Traadiga keritud ehitus
Suurepärased keskkonnaomadused
Kõrge töökindlus
Kõrge induktiivsus ja madalam RDC
Töötemperatuur: -55 kraadi kuni +125 kraadi
Kahanev toru: leegiaeglustav UL-tüüpi VW-1
RAKENDUSED:
Toiteplokid, akulaadija, inverter, muundur
EV auto, autotööstus
Kodurakendus
Meditsiiniline
Juurdepääsu kontroll
IT-seadmed
CCTV turvalisus
LED valgustus
Sari selles perekonnas
| Tooteseeria | L(µH) | DCR (Ω) | IDC (mA) | |
| LCHB0406 | 1.0-25000 | 0.035-180 | 20-2000 | ✉ |
| LCHB0608 | 3.3-150000 | 0.016-520 | 16-3500 | ✉ |
| LCHB0707 | 1.0-1500 | 0.006-5.0 | 160-5000 | ✉ |
| LCHB0806 | 22-1000 | 0.11-4.45 | 190-1270 | ✉ |
| LCHB0807 | 2.2-1500 | 0.011-3.5 | 180-4000 | ✉ |
| LCHB0810 | 3.3-100000 | 0.012-180 | 28-5000 | ✉ |
| LCHB0912 | 10-1000 | 0.027-2.1 | 450-4500 | ✉ |
| LCHB1010 | 3.3-15000 | 0.01-24 | 120-5900 | ✉ |
| LCHB1012 | 10-1000 | 0.022-1.7 | 560-5300 | ✉ |
| LCHB1016 | 10-47000 | 0.031-56 | 95-5000 | ✉ |
| LCHB1018 | 4.7-100000 | 0.008-89.7 | 60-6000 | ✉ |
| LCHB1213 | 10-10000 | 0.023-10 | 240-5100 | ✉ |
| LCHB1415 | 10-47000 | 0.015-27 | 150-5000 | ✉ |

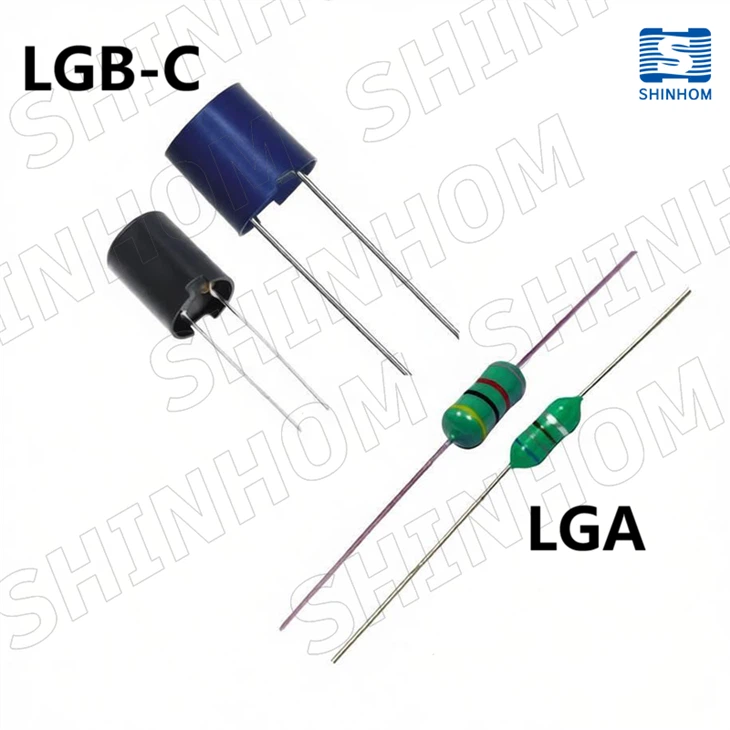

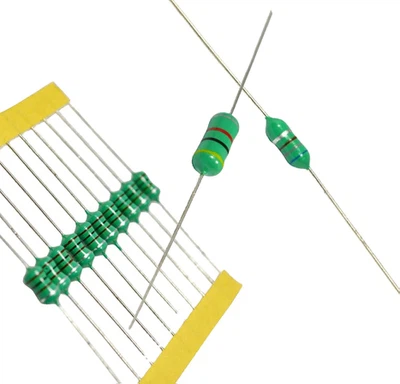

Läbiva avaga aksiaalsed konformse kattega induktiivpoolid
FUNKTSIOONID:
Kompaktne disain, väike ja kerge
Aidake kaasa kõrgetele Q ja iseresonantssagedustele
Kattekiht: epoksüvaik tagab niiskuskindluse pika eluea tagamiseks
Teipimistüüp on mugav automaatsete seadmete jaoks
Töötemperatuur: -25 kraadi kuni +105 kraadi
Säilitustemperatuur: -40 kraadi kuni +85 kraadi
RAKENDUSED:
Tarbeelektroonika, nagu videomakid, telerid, heliseadmed
Mobiilside
Kaasaskantavad sideseadmed
Sülearvutid
DC/DC muundurid jne.
LCD-televiisor
Sari selles perekonnas
| Tooteseeria | L(µH) | Tolerants (%) | Q Min | L Testi sagedus (MHz) | SRF (MHz) | DCR (Ω) | IDC (mA) | |
| LGA0204 | 0.22-220 | 10-20 | 35-40 | 0.796-25.2 | 3.5-150 | 0.4-38 | 24-400 | ✉ |
| LGA0305 | 0.22-270 | 10-20 | 35-50 | 0.796-25.2 | 2.8-150 | 0.4-19 | 65-400 | ✉ |
| LGA0307 | 0.22-1000 | 10 | 35-50 | 0.796-25.2 | 1.4-150 | 0.4-33 | 40-400 | ✉ |
| LGA0410 | 0.22-1000 | 10-20 | 30-80 | 0.796-25.2 | 1.4-300 | 0.1-14 | 100-1400 | ✉ |
| LGA0510 | 470-10000 | 10 | 20-60 | 0.252-0.796 | 0.35-1.9 | 7.7-105 | 25-126 | ✉ |
| LGA0512 | 1.0-33000 | - | 10-40 | 0.0796-7.96 | 0.2-300 | 0.022-250 | 8-3800 | ✉ |
| LGA0514 | 1.0-10000 | - | 10-35 | 0.0796-7.96 | 0.4-300 | 0.022-42 | 60-3800 | ✉ |
| LGA0612 | 470-10000 | 10 | 40-50 | 0.252-0.796 | 0.3-2.0 | 1.9-45.3 | 60-340 | ✉ |
Läbiva auguga radiaalne kapseldatud toiteinduktor
FUNKTSIOONID:
Plastikust korpus
Veekindel struktuur Ferrite Core
Suurepärane mehaaniline tugevus
Suurepärane joodetavus
Kõrge töökindlus
Töötemperatuur: -40 kraadi kuni +105 kraadi
Säilitustemperatuur: -40 kraadi kuni +105 kraadi
RAKENDUSED:
Videomakid, PDP, LCD, telekas
Autode süsteemid
Arvuti välisseadmed
GPS, DC/DC muundur, XDSL modem
Elektroonilised mängud
Sideseadmed
Üldised elektroonilised rakendused
Sari selles perekonnas
| Tooteseeria | L(µH) | Testi sagedus (KHz) | DCR max (Ω) | IDC Max(A) | |
| LGB0709C | 1.0-1500 | 1 | 0.006-5 | 0.16-5 | ✉ |
| LGB0809C | 2.2-1500 | 1 | 0.011-3.5 | 0.21-4 | ✉ |
| LGB0810C | 22-2000 | - | 0.05-3.2 | 0.23-1.3 | ✉ |
| LGB1012C | 22-2000 | - | 0.031-1.82 | 0.39-2.2 | ✉ |
| LGB1015C | 22-2000 | - | 0.03-1.90 | 0.39-2.26 | ✉ |
| LGB1112C | 3.3-15000 | 1 | 0.01-24 | 0.12-5.9 | ✉ |
| LGB1315C | 10-100000 | 1 | 0.023-10 | 0..24-5.1 | ✉ |

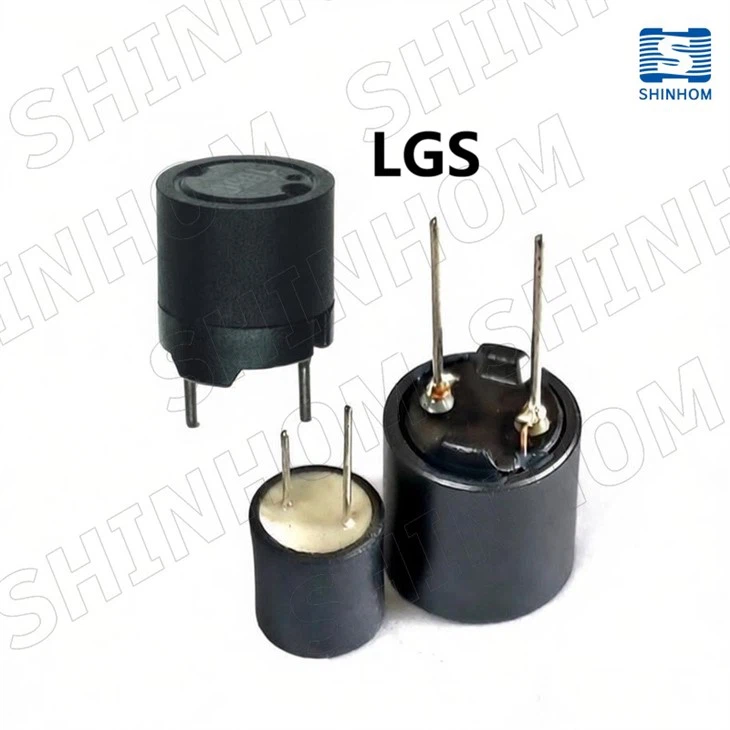

DIP-varjestatud toiteinduktorid
FUNKTSIOONID:
Varjestatud induktiivpooli välisküljel on magnetkaitse,
millel on hea EMI-vastane toime, mis vähendab elektromagnetilist
induktiivpooli segamine välismaailmaga ja nõrgeneb
poolt tekitatud elektromagnetvälja interferentsefekt
vooluring teistel komponentidel.
Magnetiliselt varjestatud konstruktsiooni toiteinduktor
Kuumuskindel vormitud vaigu induktiivpool
Varjestatud toiteinduktor madala DCR-i ja suure vooluga
Töötemperatuuri vahemik: -40 ~ 125 kraadi
RAKENDUSED:
Videomakid, AC/DC DC/DC muundurid
Videokaamerad
Sidesüsteemid
Autosüsteemid
Vedelkristalltelerid
Elektritarnijad
Võrgusüsteemid
Arvuti välisseadmed
Sari selles perekonnas
| Tooteseeria | L(µH) | DCR max (mΩ) | IDC Max(A) | Lubatud voolu max (A) | |
| LGS1213B | 10-47 | 30-100 | 4.5-10 | 4.0-8.0 | ✉ |
| LGS1218B | 10-47 | 30-100 | 4.5-10 | 5.0-10 | ✉ |
| LGS1619 | 10-47 | 8.5-30 | 3.5-10 | 7-12 | ✉ |
| LGS1622 | 10-47 | 10-30 | 5-12 | 8-11 | ✉ |
| LGS1622B | 10-47 | 20-55 | 8-15 | 6-9 | ✉ |

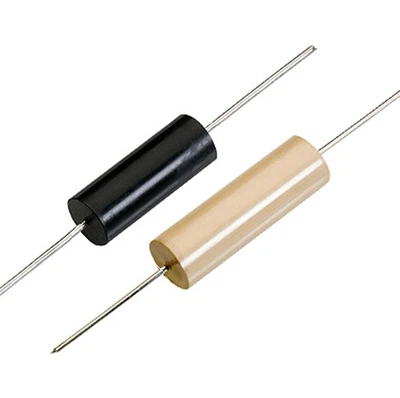

Valatud varjestamata RF mähised
OMADUSED:
Traadist keritud ehitus
Kõrge töökindlus
Teljejuhtmega fikseeritud induktiivpoolid
Vormitud polüpropüleen
Töötemperatuur: -55 kraadi kuni +85 kraadi
{{0}}~0,68uH: termoreaktiivsest plastikust südamik
0.68–1000uH: ferriitsüdamik
RAKENDUSED:
Videomakid, AC/DC DC/DC muundurid
Videokaamerad
Sidesüsteemid
Autosüsteemid
Vedelkristalltelerid
Elektritarnijad
Võrgusüsteemid
Arvuti välisseadmed
Sari selles perekonnas
| Tooteseeria | L(µH) | SRF (MHz) | DCR max (Ω) | IDC max (mA) | |
| LTM0409 | 0.15-240 | 5.9-525 | 0.03-7.8 | 115-2740 | ✉ |
| LTM0511 | 0.1-1000 | 3.0-400 | 0.025-30 | 100-3000 | ✉ |

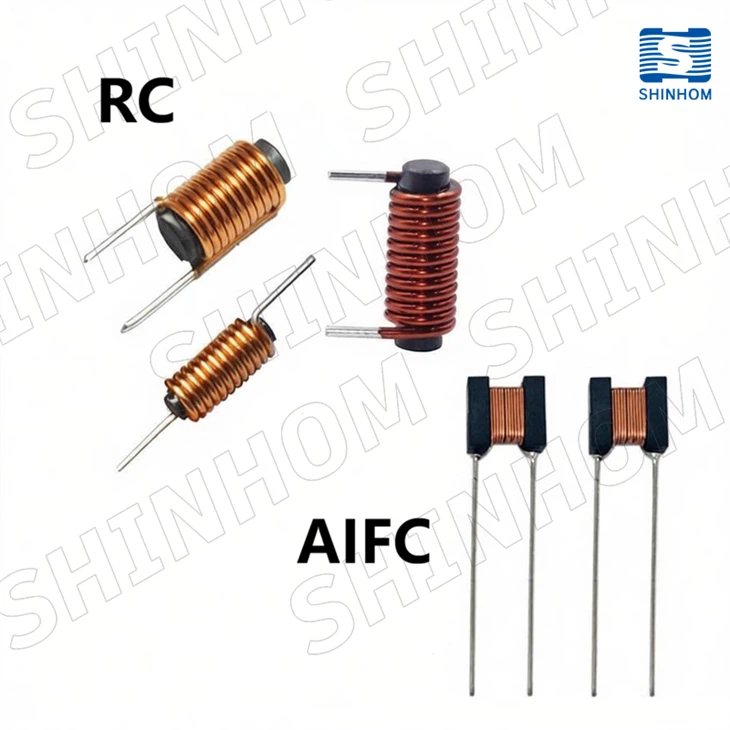

Läbiva auguga suure vooluga radiaalvarda drosselid
FUNKTSIOONID:
Kõrge küllastusega materjal
Polüolefiinist kokkutõmbuvad torud
Madal alalisvoolu takistus
Kõrge töökindlus Madalad kulud
Töötemperatuur: -40 kraadi kuni +105 kraadi
Säilitustemperatuur: -40 kraadi kuni +105 kraadi
RAKENDUSED:
Regulaatorite vahetamine
RFI summutusfiltrid
SCR ja TRIAC juhtnupud
Autode süsteemid
Sari selles perekonnas
| Tooteseeria | L(µH) | SRF (MHz) | DCR max (Ω) | IDC Max(A) | |
| RC0205 | 1.0-1.2 | 180-200 | 0.04 | 0.56 | ✉ |
| RC0310 | 1.8-4.7 | 90-160 | 0.026-0.07 | 0.76-1.90 | ✉ |
| RC0415 | 4.7-10 | 70-90 | 0.024-0.08 | 1.0-2.26 | ✉ |
| RC0520 | 10-27 | 36-60 | 0.04-0.15 | 1.0-2.65 | ✉ |
| RC0630 | 4.7-56 | 30-85 | 0.005-0.14 | 1.57-16.08 | ✉ |
Mini-induktiivpoolid, "Q" lamedad poolid
FUNKTSIOONID:
Ferriidi südamik
Traadist keritud ehitus
Kitsas disain tihedaks paigaldamiseks
Kõrge töökindlus, ideaalne automaatseks sisestamiseks
Väike suurus, madalad kulud
Lai valik induktiivsuse väärtusi
Kõrge Q SRF
RAKENDUSED:
Videomakid, PDP, LCD, telekas
Autode süsteemid
Arvuti välisseadmed
GPS, DC/DC muundur, XDSL modem
Elektroonilised mängud
Sideseadmed
Üldised elektroonilised rakendused
Sari selles perekonnas
| Tooteseeria | L(µH) | Sagedus (MHz) | DCR max (Ω) | IDC Max(A) | |
| AIFC1008 | 1.0-4700 | 0.25-7.9 | 0.01-29.9 | 0.11-7.0 | ✉ |
| AIFC1010 | 1.0-10000 | 0.252-7.96 | 0.015-70 | 0.07-7.0 | ✉ |
Shinhom on pühendunud kõrge tipptaseme seadmisele tööstusharudele, mis integreerivad või kasutavad meie magnettehnoloogiaid.Plii induktiivpool tooted.
Kuum tags: plii induktiivpool, Hiina pliid induktiivpoolide tootjad, tarnijad, tehas
